190nm aux mètres de puissance de lasers de l'instrument laser 5000W de longueur d'onde de 25um

190nm aux mètres de puissance de lasers de l'instrument laser 5000W de longueur d'onde de 25um
190nm aux mètres de puissance de lasers de l'instrument laser 5000W de longueur d'onde de 25um 190nm aux mètres de puissance de lasers de l'instrument laser 5000W de longueur d'onde de 25um 190nm aux mètres de puissance de lasers de l'instrument laser 5000W de longueur d'onde de 25um 190nm aux mètres de puissance de lasers de l'instrument laser 5000W de longueur d'onde de 25um 190nm aux mètres de puissance de lasers de l'instrument laser 5000W de longueur d'onde de 25um

Image Grand :  190nm aux mètres de puissance de lasers de l'instrument laser 5000W de longueur d'onde de 25um

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: Sintec Optronics
Numéro de modèle: Série STCH
Conditions de paiement et expédition:
Quantité de commande min: 1
Délai de livraison: Les stocks
Conditions de paiement: T/T
Contact

190nm aux mètres de puissance de lasers de l'instrument laser 5000W de longueur d'onde de 25um

description de
Mettre en évidence:

Mesureurs de puissance laser

,

Compteur de puissance laser

,

Compteurs de puissance

Longueurs d'onde de 190 nm à 25 um et puissance laser maximale de 5 000 W.

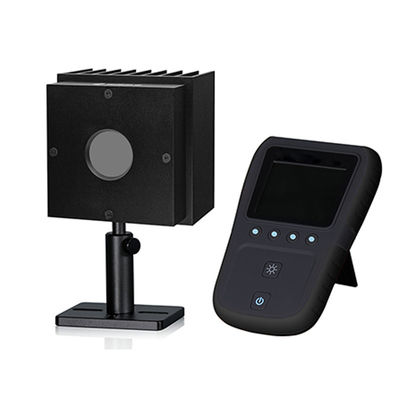

Un wattmètre laser se compose d'un capteur de puissance laser (ou appelé tête de détecteur), d'une unité d'affichage et des accessoires associés.Nos capteurs peuvent mesurer les faisceaux laser à des longueurs d'onde laser de 190 nm à 25 um et une puissance laser maximale de 5 000 W.Ces wattmètres sont utilisés dans la mesure et la surveillance de la puissance laser.

laser power meter

1. Capteurs et moniteurs de puissance laser

laser power meter

Plage spectrale détectable : 0,19 à 25 μm

Les capteurs et les moniteurs sont sensibles et peuvent donc être utilisés pour surveiller la puissance laser à l'intérieur des lasers et des machines laser pour une surveillance à temps.Peut également être utilisé dans les compteurs de puissance laser compacts et portables.

  • Spécifications personnalisables

  • Taille d'ouverture du détecteur ≤ 50 mm

  • Applicable à la gamme large bande UV à infrarouge moyen

  • Moins de 1 % d’incertitude de mesure

Spécifications générales

Plage spectrale (μm) 0,19 - 25
Puissance maximale (W) Taille du radiateur de référence et taille du spot lumineux
Ouverture maximale du détecteur (mm) ≤ 50
Uniformité (±%) <1, <3, <5
Incertitude de mesure (±%) < 1
Non-linéarité avec puissance (±%) < 1
Précision de puissance (±%) < 2,5
Type de détecteur MA QG VG
Densité de puissance moyenne maximale 20 kW/cm², 40 W, CW 0,5 kW/cm², 40 W, CW 0,05 kW/cm², 40 W, CW
Densité énergétique maximale 0,15J/cm², 1064nm,1ns 0,25 J/cm², 1 064 nm, 1 ns 1,6J/cm²,1064nm,1ns

Caractéristiques

Dimensions et types de capteur (mm) Dimensions du dissipateur thermique (mm) Méthode de refroidissement Temps de réponse (sec.) Ouverture maximale du détecteur (mm) Plage de puissance
Capteur Φ32 x 3 38x38x29 Air conditionné < 1 19 10mW - 10W
Capteur Φ44 x 3 a 57x57x44 Air conditionné < 1 19 10mW - 20W
Capteur Φ44 x 3 a 65x65x50 Air conditionné < 1 19 10mW - 40W
Capteur Φ44 x 3 b 6x65x95 Refroidi par ventilateur < 1 19 10mW - 150W
Φ72 x 3 capteur c 100x100x80 Air conditionné < 2 40 100mW - 100W
Φ72 x 3 capteur d 125x125x95 Air conditionné < 2,5 40 100mW - 200W
Φ72 x 4 capteur e 100x100x09 Refroidi par ventilateur < 2,5 40 100mW - 250W
Φ72 x 5 capteur f 125x125x136 Refroidi par ventilateur < 3,5 40 300mW - 350W

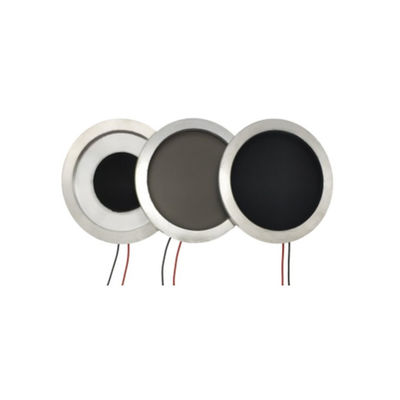

2. Capteurs de puissance laser OEM

laser power meter

Les capteurs peuvent être utilisés pour surveiller en ligne la puissance laser dans les systèmes d'usinage laser.Divers signaux de sortie et gamme de spectre sont disponibles sur demande.

  • Spécifications personnalisables

  • Taille d'ouverture du détecteur ≤ 50 mm

  • La longueur d'onde spectrale ou la plage spectrale est disponible

  • Différents types de sorties de signaux

Numéro d'article STCH-020-MA-19 STCH-050-MA-19 STCH-050-MA-19A
Signal de sortie Analogique/RS232 numérique/USB numérique Analogique/RS232 numérique/USB numérique Analogique/RS232 numérique/USB numérique
Plage spectrale, μm 0,19 - 25 0,19 - 25 0,19 - 25
Puissance minimale, mW dix 30 30
Puissance maximale (W) Autonome dix 15 15 (suite), 25 (12 min), 50 (4 min)
Puissance maximale (W) Dissipateur thermique 20 50 50
Capacité de mesure
Résolution, mW 0,2 0,5 0,5
Incertitude de mesure, ±% < 1 < 1 < 1
Non-linéarité avec puissance, ±% < 1 < 1 < 1
Précision de puissance, ±% < 3 < 3 < 3
Temps de réponse, sec. < 1 < 1 < 1
Type de détecteur MA MA MA
Ouverture du détecteur, mm 19 19 19
Seuil de dégâts
Densité de puissance moyenne maximale 20 kW/cm², 10 W, CW 20 kW/cm², 10 W, CW 20 kW/cm², 10 W, CW
Densité énergétique maximale 0,15J/cm², 1064ns, 1ns 0,15J/cm², 1064ns, 1ns 0,15J/cm², 1064ns, 1ns
Caractéristiques physiques
Dimensions, mm 50 × 50 × 29 60 × 60 × 29 60 × 60 × 58
Méthode de refroidissement Air conditionné Air conditionné Air conditionné
Longueur du câble, m 1,5 1,5 1,5

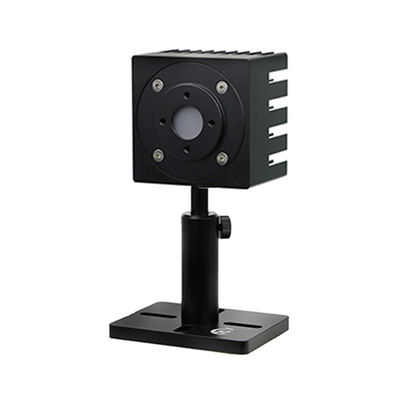

3. Capteurs de puissance laser 10 mW-40 W

laser power meter

  • Air conditionné

  • Taille d'ouverture du détecteur 10/19 mm

  • La longueur d'onde spectrale ou la plage spectrale est disponible

  • Fonction de test d'énergie à impulsion unique

  • Connectez l'interface de sortie USB au port PC

  • Jusqu'à 80 W en 1 minute

Numéro d'article STCH-20F-MA-10 STCH-20F-HQ-10 STCH-20F-VG-10 STCH-40F-MA-19 STCH-40F-HQ-19 STCH-40F-VG-19
Plage spectrale, μm 0,19 - 25 0,19 - 25 0,19 - 25 0,19 - 25 0,19 - 25 0,19 - 25
Plage de puissance 10mW - 20W (60W) 10mW - 20W (60W) 10mW - 20W (60W) 10mW - 40W (80W) 10mW - 40W (80W) 10mW - 40W (80W)
Puissance de mesure intermittente 20 W (suite), 40 W (3 min), 60 W (2 min) 20 W (suite), 40 W (3 min), 60 W (2 min) 20 W (suite), 40 W (3 min), 60 W (2 min) 40 W (suite), 60 W (3 min), 80 W (2 min) 40 W (suite), 60 W (3 min), 80 W (2 min) 40 W (suite), 60 W (3 min), 80 W (2 min)
Résolution 0,5 0,5 0,5 0,5 0,5 0,5
Incertitude de mesure ±% < 1 < 1 < 1 < 1 < 1 < 1
Non-linéarité avec puissance ±% < 1 < 1 < 1 < 1 < 1 < 1
Précision de puissance ±% < 3 < 3 < 3 < 3 < 3 < 3
Temps de réponse, sec. < 1 < 1,5 < 3 < 1 < 1,5 < 3
Type de détecteur MA QG VG MA QG VG
Ouverture du détecteur (mm) 10 (19) 10 (19) 10 (19) 19 19 19
Densité de puissance moyenne maximale 20 kW/cm²,
10 W, onde continue		 0,5 kW/cm²,
10 W, onde continue		 0,05 kW/cm², 10 W, onde continue 20 kW/cm²,
10 W, onde continue		 0,5 kW/cm²,
10 W, onde continue		 0,05 kW/cm², 10 W, onde continue
Densité énergétique maximale 0,15 J/cm², 1 064 nm, 1 ns 0,25 J/cm², 1 064 nm, 1 ns 1,6 J/cm², 1 064 nm, 1 ns 0,15 J/cm², 1 064 nm, 1 ns 0,25 J/cm², 1 064 nm, 1 ns 1,6 J/cm², 1 064 nm, 1 ns
Dimensions(mm) 57x57x44 57x57x44 57x57x44 65x65x50 65x65x50 65x65x50
Méthode de refroidissement Air conditionné Air conditionné Air conditionné Air conditionné Air conditionné Air conditionné
Type de câble DB-9M DB-9M DB-9M DB-9M DB-9M DB-9M
Longueur du câble (m) 1,5 1,5 1,5 1,5 1,5 1,5

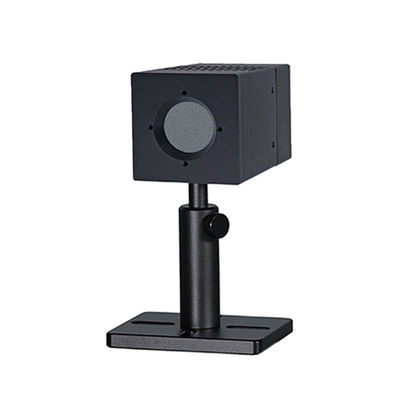

4. Capteurs de puissance laser 100 mW-200 Wlaser power meter

  • Air conditionné

  • Taille d'ouverture du détecteur de 40 mm

  • La longueur d'onde spectrale ou la plage spectrale est disponible

  • Fonction de test d'énergie à impulsion unique

  • Connectez l'interface de sortie USB au port PC

  • JUSQU'à 400 W en 1 minute

Numéro d'article STCH-60F-CA-30 STCH-100F-CA-40 STCH-200F-CA-40
Plage spectrale, μm 0,19 – 25 0,19 – 25 0,19 – 25
Plage de puissance 50mW - 60W (100W) 100 mW - 100 W (200 W) 100 mW – 200 W (400 W)
Puissance de mesure intermittente 60W (suite)
80W (8min)
100W (3min)		 100W (suite)
150W (3min)
200W (1min)		 200W (suite)
300W (2min)
400W (1min)
Résolution 3.5 3 dix
Incertitude de mesure, ±% < 1 < 1 < 1
Non-linéarité avec puissance, ±% < 1 < 1 < 1
Précision de puissance, ±% < 3 < 3 < 3
Temps de réponse, secondes < 2 < 2 < 2,5
Type de détecteur Californie Californie Californie
Ouverture du détecteur, mm 30 40 40
Densité de puissance moyenne maximale 20 kW/cm², 10 W, onde continue 20 kW/cm², 10 W, onde continue 20 kW/cm2, 40 W, onde continue
Densité énergétique maximale 0,3J/cm², 1064nm, 1ns 0,3J/cm², 1064nm, 1ns 0,3J/cm2, 1064nm, 1ns
Dimensions, mm 80 × 80 × 70 100 × 100 × 80 125 × 125 × 95
Méthode de refroidissement Air conditionné Air conditionné Air conditionné
Type de câble DB-9M DB-9M DB-9M
Longueur du câble (m) 1,5 1,5 1,5

5. Capteurs de puissance laser refroidis par ventilateur de 300 mW à 350 W

laser power meter

  • Refroidi par ventilateur

  • Taille d'ouverture du détecteur 30/40 mm

  • La longueur d'onde spectrale ou la plage spectrale est disponible

  • Fonction de test d'énergie à impulsion unique

  • Connectez l'interface de sortie USB au port PC

  • JUSQU'à 600 W en 1 minute

Numéro d'article STCH-F150-CA-30 STCH-F250-CA-40 STCH-F350-CA-40
Plage spectrale, μm 0,19 - 25 0,19 - 25 0,19 - 25
Plage de puissance 50mW - 150W (300W) 100 mW - 250 W (400 W) 300mW - 350W (600W)
Puissance de mesure intermittente 150W (suite)
200W (3min)
300W (1min)		 250W (suite)
300W (2min)
400W (1min)		 350W (suite)
500W (2min)
600W (1min)
Résolution, mW 5 dix 20
Incertitude de mesure, ±% < 1 < 1 < 1
Non-linéarité avec puissance, ±% < 1 < 1 < 1
Précision de puissance, ± % < 3 < 3 < 3
Temps de réponse, secondes < 1 < 2,5 < 3,5
Type de détecteur Californie Californie Californie
Ouverture du détecteur, mm 30 40 40
Densité de puissance moyenne maximale 20 kW/cm², 10 W, onde continue 20 kW/cm², 10 W, onde continue 20 kW/cm², 10 W, onde continue
Densité énergétique maximale 0,3J/cm², 1064nm, 1ns 0,3J/cm², 1064nm, 1ns 0,3J/cm², 1064nm, 1ns
Dimensions, mm 65 × 65 × 95 100 × 100 × 109 125 × 125 × 136
Méthode de refroidissement Refroidi par ventilateur Refroidi par ventilateur Refroidi par ventilateur
Type de câble DB-9M DB-9M DB-9M
Longueur du câble, m 1,5 1,5 1,5

6. Capteur de puissance laser 200 mW-2000 W

laser power meter

  • Refroidi à l'eau

  • Taille d'ouverture du détecteur 19/40 mm

  • La longueur d'onde spectrale ou la plage spectrale est disponible

  • Fonction de test d'énergie à impulsion unique

  • Connectez l'interface de sortie USB au port PC

  • JUSQU'À 2000W

Modèle STCH-W150-CA-19 STCH-W300-CA-40 STCH-W500-CA-40 STCH-W1000-CA-40 STCH-W2000-CA-40
Plage spectrale, μm 0,19 - 25 0,19 - 25 0,19 - 25 0,19 - 25 0,19 - 25
Plage de puissance 0,2 - 150 0,3 - 300 0,5 - 500 2 à 1000 5 - 2000
Résolution, mW dix 15 20 100 200
Incertitude de mesure, ±% < 1 < 1 < 1 < 1 < 1
Non-linéarité avec puissance, ±% < 1 < 1 < 1,5 < 2 < 2
Précision de puissance, ± % < 3 < 3 < 3 < 3 < 3,5
Temps de réponse, secondes < 1 < 2,5 < 3 < 3 < 3
Type de détecteur Californie Californie Californie Californie Californie
Ouverture du détecteur, mm 19 40 40 40 40
Densité de puissance moyenne maximale 20 kW/cm2,
10 W, onde continue		 20 kW/cm2,
10 W, onde continue		 20 kW/cm2,
10 W, onde continue		 20 kW/cm2,
10 W, onde continue		 20 kW/cm2,
10 W, onde continue
Densité énergétique maximale 0,3J/cm2,
1064 nm, 1 ns		 0,3J/cm2,
1064 nm, 1 ns		 0,3J/cm2,
1064 nm, 1 ns		 0,3J/cm2,
1064 nm, 1 ns		 0,3J/cm2,
1064 nm, 1 ns
Dimensions, mm 50 × 50 × 20 85 × 85 × 20 85 × 85 × 35 Ф110 × 35 Ф136 × 40
Méthode de refroidissement Refroidi à l'eau Refroidi à l'eau Refroidi à l'eau Refroidi à l'eau Refroidi à l'eau
Débit d'eau de refroidissement, L/min 2 à 10 2 à 10 3 à 10 3,5 - 10 4,5 - 10
Type de câble DB-9M DB-9M DB-9M DB-9M DB-9M
Longueur du câble, m 1,5 1,5 1,5 1,5 1,5

7. Capteur de puissance laser 20 W-5 000 W

laser power meter

La sonde du wattmètre laser refroidie à l'eau convient à la mesure de lasers continus et pulsés à haute densité de puissance.La puissance de mesure maximale sous le modèle refroidi par eau est de 5 000 W et possède une grande ouverture de détection de 55 mm.

  • Refroidi à l'eau

  • Taille d'ouverture du détecteur de 55 mm

  • La longueur d'onde spectrale ou la plage spectrale est disponible

  • Fonction de test d'énergie à impulsion unique

  • Connectez l'interface de sortie USB au port PC

  • JUSQU'À 5000W

Numéro d'article STCH-W5000-CA-55
Plage spectrale (μm) 0,19 - 25
Plage de puissance (W) 20 - 5000
Capacité de mesure
Résolution (W) 1
Incertitude de mesure (±%) < 1
Non littéraire avec pouvoir(±%) < 2
Précision de puissance (±%) < 4
Temps de réponse (sec.) < 3
Type de détecteur Californie
Ouverture du détecteur (mm) 55
Seuil de dégâts
Densité de puissance moyenne maximale 20 kW/cm2, 10 W, onde continue
Densité énergétique maximale 0,3J/cm2, 1064nm, 1ns
Caractéristiques physiques
Dimensions(mm) Φ150 × 50
Méthode de refroidissement Refroidi à l'eau
Débit d'eau de refroidissement (L/min) 5 - 10
Type de câble DB-9M
Longueur du câble (m) 1,5

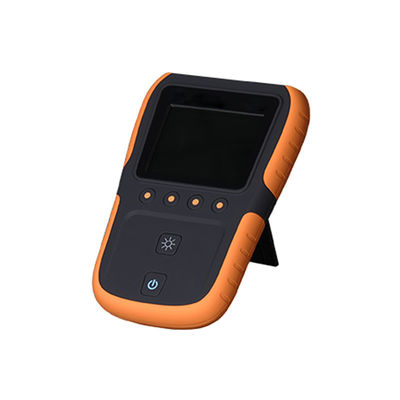

8. Unité d’affichage universelle de la puissance laser

laser power meter

L'unité d'affichage STCH-P est compatible avec tous les capteurs de puissance laser.C'est le compteur universel avec édition professionnelle, il possède les fonctions "Affichage numérique", "Statistiques des données" et "Stockage des données", et il peut être connecté à un PC via USB.Le logiciel utilisateur est configuré.Et l'acquisition et l'exportation de données peuvent être prises en charge.

  • Précision de mesure ± 0,25 %

  • Blindage contre les interférences électromagnétiques

  • Test d'énergie à impulsion unique

  • Tests de fonction statistique et de stabilité à long terme

  • Jusqu'à 250 000 données de mesure stockées

  • Connexion au PC via USB, logiciel client configuré, acquisition et exportation de données prises en charge

Modèle STCH-P
Affichage numérique ●
Statistique des données ●
Stockage de données ●
Connexion au PC via USB ●
Logiciel PC ●
Acquisition et exportation de données ●
Test d'énergie à impulsion unique ●
Format d'affichage Numérique, graphique à colonnes, graphique
Précision (±%) 0,25
Type d'affichage 240 (RVB) × 320 pixels, TFT-LCD
Dimensions d'affichage 65,0 mm x 48,8 mm (2,56" x 1,92")
Fréquence d'échantillonnage ADC 20 Hz
Convertisseur AD 24 bits
Type de connecteur DB-9M
Interface numérique USB2.0
Batterie Li-polymère, 3,7 V, 4 050 mAh
Vie de la batterie > 40h
Chargeur / Entrée DC 5 V / 2 A
Dimensions (L xlx H) 165 mm x 108 mm x 25 mm
Poids < 0,25kg
Température de fonctionnement 0 à 40 °C
Température de stockage -10 à 45 °C

Remarques:

  • Tous les capteurs ci-dessus peuvent être utilisés comme capteurs pour mesurer la puissance laser, mais peuvent également être utilisés comme décharges de faisceau.Cependant, si vous avez juste besoin d'une décharge de faisceau et que vous ne mesurez pas la puissance du laser, veuillez simplement acheter la décharge de faisceau à des prix inférieurs.Le numéro de pièce du Beam Dump se termine par BD sur le capteur correspondant.Par exemple, le capteur est STCH-W5000-CA-55 et le faisceau correspondant est STCH-W5000-CA-55-BD.

  • Un wattmètre laser complet peut être un capteur + une unité d'affichage, ou un capteur + une sortie USB (la sortie USB peut être connectée à un PC).Toutes les unités d'affichage peuvent être connectées au PC.

  • Tous les accessoires tels que les supports de capteurs sont optionnels.

  • Nous pouvons concevoir et fabriquer sur mesure les capteurs et les wattmètres en fonction de vos besoins spécifiques et veuillez nous contacter pour plus de discussions.

Produit Tag:

Caméras thermiques refroidies et non refroidies,

instrument laser 200 W,

wattmètre laser haute précision

Coordonnées
Wuhan Sintec Optronics Co., Ltd,

Personne à contacter: Steven

Téléphone: +86 15671598018

Télécopieur: 86-027-51858989

Envoyez votre demande directement à nous (0 / 3000)

À propos

Découpeuse de laser

Machine de découpe 3D robotisée pour cadres en alliage d'aluminium, cadres de poussettes pour bébés, cadres de véhicules électriques

Machine de découpe de matières plastiques, machine de découpe de pièces en plastique pour l'intérieur d'automobiles et machine de découpe d'autres matériaux composites, machine de découpe 3D

Machine 1000W 2000W de coupeur de laser de fibre de l'ODM Raycus MAX CW d'OEM

machine à souder au laser

Découpeuse tenue dans la main 3 dans 1 de nettoyage de soudure laser de fibre 1500W 2000W 3000W

Machine de nettoyage de coupe de soudage laser à fibre multifonction 3 en 1 tenue dans la main 2KW

1500W 3 En 1 Soudeur Laser Cleaner Cutter De Poche pour le métal

LAISSEZ UN MESSAGE

Politique de confidentialité | Chine Bon Qualité Découpeuse de laser Fournisseur. © 2023 - 2025 chinalasermart.com. All Rights Reserved.
