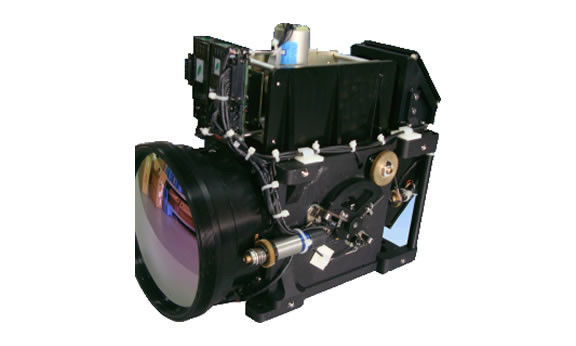

Modules d'imagerie thermique / infrarouge non refroidi / infrarouge refroidi

Liste des appareils thermiques

1. Modules OEM infrarouges non refroidis
2. Module d'OEM infrarouge refroidi de STJ-JIR-2641 MW
3. Modules infrarouges refroidis de STJ-JIR-2645 MW
4. Module infrarouge refroidi à super grand angle STJ-JIR-054
5. Module infrarouge refroidi à très longue portée STJ-JIR-1100
6. Module infrarouge refroidi par ondes longues STJ-JIR-2399
7. Module infrarouge de refroidissement à grande surface STJ-JIR-2280
8. Module infrarouge refroidi à haute fréquence d'images InSb MW STJ-JIR-2700
9. Module infrarouge refroidi par matrice linéaire STJ-JIR-28G
10. STJ-IRC-26 Caméra thermique à refroidissement multifonction portable
11. STJ-IRC-36 appareil photo thermique portable multifonction non refroidi
12. Détecteur de sniper STJ-JIR-6311E

1. Modules OEM infrarouges non refroidis

Les modules d'imagerie infrarouge non refroidis sérialisés comprennent des tableaux de plan focal 1280×1024, 640×512, 384×288, utilisant une plate-forme de petite taille à faible consommation d'énergie,intégré à une variété d'algorithmes développés indépendamment, qui peut satisfaire la demande d'imagerie infrarouge de haute qualité de différents utilisateurs.Cette série de produits convient à tous les types de caméras thermiques infrarouges non refroidies et de systèmes photoélectriques connexes.

• Petite taille et poids léger, adapté à l'intégration du système.
• Correction manuelle ou automatique.
• Différentes interfaces vidéo sont facultatives.
• Une forte adaptabilité à l'environnement.
• Conception de haute fiabilité.

Spécifications techniques du module 640×512

• Résolution: 640×512
• Taille des pixels: 12 μm × 12 μm
• Bandes de réponse: 8 à 14 μm
• Poids: ≤ 50 g
• Dimension: ≤ 40 mm × 50 mm × 50 mm ((L × W × H)
• Énergie: tension: 10,0 à 32,0 V; consommation d'énergie: ≤ 2,5 W, consommation d'énergie maximale ≤ 4 W
• Sortie vidéo: PAL
• Température de fonctionnement: -40°C+55°C
• Température de stockage: -55°C+70°C

2. Module OEM infrarouge refroidi de STJ-JIR-2641 MW

Le STJ-JIR-2641 est composé de lentilles MWIR à trois FOV, de détecteurs infrarouges et d'un circuit de traitement d'image.

• bande de réponse: 3,7 μm/4,8 μm
• Détecteur:
  • Type: MCT IRFPA
  • Résolution: 640×512
  • Taille des pixels: 15 μm × 15 μm
  • Numéro F: 4
• Longueur focale: 30 mm/150 mm/500 mm
• Le champ de vision est de 18,3°×14,7°/3,7°×2,9°/1,1°×0,88°
• NETD: ₹35mk (température ambiante de 25°C)
• Temps de démarrage: 8 min (température ambiante 25°C)
• Poids: ¥ 6 kg
• Taille: 300 mm × 155 mm × 245 mm (L × L × H)
• Énergie: DC 24V±10%, avec une ondulation n'excédant pas 100mv
• La température de fonctionnement est comprise entre -30°C+60°C
• Interface vidéo numérique (facultative): envoyer une image vidéo via un lien de caméra vers un système de niveau inférieur, y compris un signal de données vidéo et un signal de synchronisation.
• Vidéo analogique: vidéo CCIR standard
• Interface de commande: recevoir la commande de commande du système de niveau inférieur par le port série RS422.
• Interface d'alimentation: l'imagerie reçoit une alimentation par l'interface d'alimentation.

3. Modules infrarouges refroidis de STJ-JIR-2645 MW

Ces spécifications prévoyaient les caractéristiques techniques du module MWIR 640×512 F4.connecteur électrique, et la structure mécanique.

• Bandes de réponse: 3,7 μm/4,8 μm
• Détecteur
• Type: MCT IRFPA
• Résolution: 640×512
• Taille des pixels: 15 μm × 15 μm
• Numéro F: 4
• Longueur focale: 54 mm~320 mm
• Le champ de vision doit être situé à l'extérieur de la zone visée.
• NETD: ¥25mk (température ambiante de 25°C)
• Temps de démarrage: 8 min (température ambiante 25°C)
• Poids: ≤ 2,45 kg
• Taille: ≤255 mm × 100 mm × 156 mm
• Énergie: CC 24V±10%, avec une ondulation n'excédant pas 100mv
• Température de fonctionnement: -40°C+55°C
• Interface vidéo numérique (facultative): envoyer une image vidéo via un lien de caméra vers un système de niveau inférieur, y compris un signal de données vidéo et un signal de synchronisation.
• Vidéo analogique: vidéo CCIR standard
• Interface de commande: recevoir la commande de commande du système de niveau inférieur par le port série RS422.
• Interface d'alimentation: l'imagerie reçoit une alimentation par l'interface d'alimentation.

4. STJ-JIR-054 Module infrarouge refroidi à super grand angle

La caméra d'imagerie thermique STJ-JIR-054 MWIR est principalement composée d'un système optique, d'un détecteur infrarouge et de composants de réfrigération, de composants de circuit d'imagerie et de structure mécanique.Les composants du circuit d'imagerie comprennent une carte d'alimentation infrarouge, carte d'interface d'entrée Camlink, carte numérique, carte d'interface de sortie vidéo numérique et détecteur sans carte de filtre.

• Les fonctions

• Correction de la non-uniformité
• Concentrez-vous
• Image reflétée
• Échange d'images positives et négatives
• 2 zoom électronique
• Réglage automatique / manuel de la luminosité
• Réglage automatique / manuel du gain
• Affichage du temps de travail cumulé
• Remplacement de pixels défectueux
• Autodétection

• Détecteurs infrarouges
  • Numéro F: F4.
  • Longueur d'onde: 3 μm ⋅ 5 μm.
  • Résolution: 640x512.
• Champ de vision optique
  • FOV: 35,49°×28,72°~1,84°×1,47° ((± 5%), zoom continu
  • Longueur focale: f=15 ≈ 300 mm.
• Temps de démarrage: ≤6,5 min (température ambiante)
• NetD: ≤ 25mK (température ambiante)
• Les dimensions sont: 250±10×132±10×135±10 mm ((L×W×H)
• Poids: ≤ 2,6 kg
• Puissance de fonctionnement: 24 V (± 2 V) en courant continu
• Consommation d'énergie ≤ 50 W.
• Température de fonctionnement: -30°C à +60°C
• Température de stockage: -40°C+70°C
• Interface vidéo: sortie vidéo PAL; sortie vidéo numérique Camlink.
• Interface de commande: port série RS422.

5Module infrarouge refroidi à très longue portée STJ-JIR-1100

STJ-JIR-1100 est une caméra thermique utilisant une bande de rayonnement de 3,7 μm à 4,8 μm émise par la cible.,détecteur infrarouge à ondes moyennes et circuit de traitement d'image.

• Correction des non-uniformités (correction automatique au démarrage, diverses méthodes de correction manuelle en cours de fonctionnement);
• Continuez le zoom.
• un débit d'amplitude de l'amplitude de l'amplitude de l'amplitude de la lumière;
• réglage automatique du décalage (luminosité) /du gain (contraste);
• ajustement manuel du décalage/du gain;
• rotation de l'image: axe X, axe Y et point central;
• amélioration du bord d'image;
• Remplacement des pixels défectueux;
• un zoom numérique 2x;
• Polarité de l'image (noir chaud/blanc chaud);
• Mode photo: image gelée/active;
• Visez à travers: afficher/cacher.

Spécifications techniques

• Bandes de réponse: 3,7 μm/4,8 μm
• Détecteur infrarouge
  1. Type: MCT refroidi
  2. Résolution: 640×512
  3. F/#: 4
  4. Taille des pixels: 15 μm × 15 μm
• Longueur focale: 88 mm ≈ 1100 mm
• Le champ de vision est de 6,24°×5° ≈ 0,5°×0,4°
• Zoom électronique: 2x, 4x
• NETD: ≤ 30mk ((Température ambiante de 25°C)
• Temps de démarrage: ≤ 8 min
• Poids: ≤ 60 kg;
• Taille: 780 × 340 × 420 mm (L × H × W).
• L'alimentation électrique: courant continu 24 V ± 10%, avec une ondulation n'excédant pas 100 mV.
• Température de fonctionnement: -30°C à 65°C.
• Température de stockage: -40°C à 70°C.
• Interface vidéo numérique (facultatif): envoyer une image vidéo via LVDS vers le système, y compris le signal de données vidéo et le signal de synchronisation.
• Vidéo analogique: vidéo CCIR standard.
• Interface de commande: recevoir la commande de commande du système par le port série RS422 ou RS232.
• Interface d'alimentation: l'appareil photo reçoit l'alimentation par l'interface d'alimentation.

6Module infrarouge refroidi par longue onde STJ-JIR-2399

Le module comprend une matrice de plan focal de refroidissement de 640 × 512, équipée d'un réfrigérateur à basse température qui peut pénétrer efficacement la fumée, le brouillard et la brume,réaliser une détection de cibles de haute sensibilité dans des environnements complexes, et convient à différents types de plateforme de système optoélectronique.

• Distance de détection longue
• Haute qualité d'image
• Les petits objectifs renforcés
• Une forte adaptabilité à l'environnement
• Interface riche et forte expansibilité

Spécifications techniques

• Détecteur

• Réglage de la zone de refroidissement par longue onde.
• Résolution: 640x512.
• bande de réponse: 7 ‰ 9 μm.
• Numéro F: F2.

• Sortie vidéo: sortie vidéo composite standard (PAL) / sortie vidéo numérique extensible (LVDS ou CameraLink).
• Interface mécanique: interface de bride/fil ou spécifiée par l'utilisateur.
• Contraste de l'image, luminosité de l'image, réglage du gain: réglage manuel / adaptatif.
• Polarité: affichage de chaleur noire / chaleur blanche.
• Température de fonctionnement: -40°C à +65°C.

7. STJ-JIR-2280 Module infrarouge de refroidissement à grande surface

Le module infrarouge de refroidissement de grande surface utilise des détecteurs de type de refroidissement de 1280 × 1024 avec une haute résolution, des performances stables et une intégration facile du système.Il peut être utilisé pour la recherche de reconnaissance., détection et suivi des cibles, surveillance de la sécurité et autres domaines.

• Une grande surface avec une haute résolution.
• Haute sensibilité et rapidité de réponse.
• Des images nettes et claires.
• Faible consommation d'énergie et bonne fiabilité.

Spécifications techniques

• Type de détecteur: refroidissement par réseau de surface.
• Résolution: 1280×1024.
• Taille des pixels: 15 mm x 15 mm.
• Numéro F: F4/F5.5/F3.
• NETD: < 25mK@50Hz ((25°C).
• Taux d'images: 50 Hz au maximum.
• Interface de sortie vidéo: caméra reliant vidéo numérique.
• Autres interfaces: fonction de déclenchement externe.

8. STJ-JIR-2700 Module infrarouge refroidi à haute fréquence d'image InSb MW

STJ-JIR-2700 module infrarouge refroidi à ondes moyennes à fréquence d'images élevée InSb 640×512 utilise des algorithmes de traitement d'image avancés, combinés à la haute sensibilité des matériaux InSb,pour obtenir une détection infrarouge, recherche, identification et suivi de cibles à grande vitesse, largement utilisés dans les capsules photoélectriques aéroportées, le système d'alerte infrarouge, le système de suivi et de ciblage photoélectrique, etc.

• Une fréquence d'images de 200 Hz.
• Une large plage dynamique.
• Amélioration dynamique de l'image haute performance.
• Correction de la non-uniformité, conversion de polarité.
• Réglage automatique/manuel de la luminosité.
• Réglage automatique ou manuel.

Spécifications techniques

• La bande de réponse est de 3,7 ± 0,2 mm ∼ 4,8 ± 0,2 mm.
• Type de détecteur: 640 × 512.
• Numéro F: F4 (facultatif F2, F5.5).
• Taille des pixels: 15 mm x 15 mm.
• Taux d'images: 200 Hz (sortie en taille réelle).
• NetD: ≤ 30mK@200Hz ((25°C).
• Interface de sortie vidéo: vidéo numérique par liaison caméra à un canal, vidéo analogique PAL à un canal.

9Module infrarouge refroidi par matrice linéaire STJ-JIR-28G

Le module infrarouge refroidi par matrice linéaire STJ-28G 480×6 adopte l'imagerie intégrée panoramique / regard, qui peut produire des images intuitives et claires, peut être installé sur des véhicules, des navires et d'autres plates-formes,et réaliser le suivi et la surveillance de l'air en tout temps, les cibles maritimes et terrestres.

• Bonne stabilité de l'axe optique.
• Longue durée de travail continue.
• Une forte adaptabilité à l'environnement.

Spécifications techniques

• (1) Détecteur
• Bandes de réponse: 7,7 × 10,3 μm.
• Résolution: 480x6.
• Nombre de F: 2.61.
• Taille des pixels: 28 μm × 38 μm.
• (2) Longueur focale: 97 mm/194 mm.
• (3) Poids: ≤ 22 kg.
• (4) Taille: ≤545×270×225 mm ((L×H×W).
