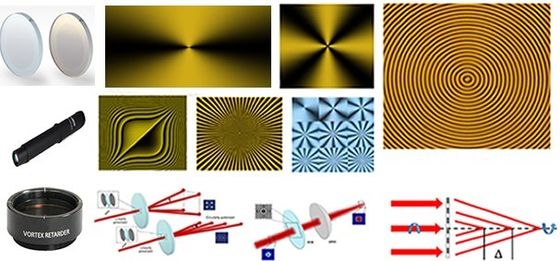

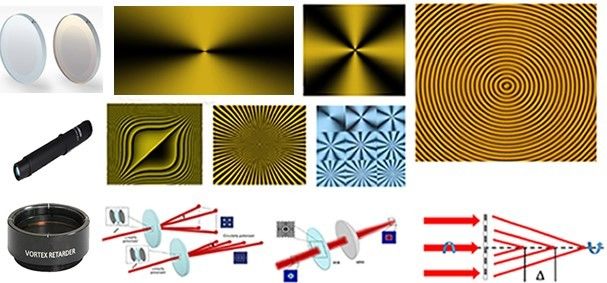

Optiques et cristaux de la série SLB Façonneurs de faisceaux DOE Modules optiques réfractifs

1. Façonneurs de poutres DOE série SLB

1.1 Homogénéisateurs DOE

L'homogénéisateur DOE est un élément optique plat conçu sur la base du principe de l'optique de diffraction, composé de films minces de polymère à cristaux liquides (LCP) et de deux feuilles de fenêtre N-BK7.En fonction des paramètres connus de la lumière incidente, de la distance focale de l'objectif et des paramètres attendus de la lumière sortante, la phase de conception est calculée par cartographie point à point.Enfin, la distribution de phase géométrique conçue est introduite dans le film LCP pour façonner et homogénéiser la lumière incidente gaussienne (TEM00, M2 <1,3).L'homogénéisateur DOE peut obtenir des effets d'homogénéisation non collimatés de n'importe quelle forme géométrique telle que carrée, circulaire et linéaire pour les lasers monomodes.En raison de ses avantages tels qu'une uniformité élevée, une transmission élevée, un seuil de dommage élevé et une limite nette, il présente de grandes perspectives d'application dans les domaines de la beauté médicale au laser, du traitement au laser, du traitement de surface et d'autres scénarios, tels que le soudage au laser, le marquage au laser, la découpe au laser, beauté de la peau et traitement au laser.Il peut apporter une utilisation d'énergie plus élevée, une meilleure qualité d'usinage, une précision d'usinage plus élevée et un réglage de l'échelle d'usinage plus flexible et contrôlable.En plus des produits standards, nous proposons également une personnalisation flexible des spécifications des paramètres.Si vous avez besoin d'un DOE d'homogénéisation UV/haute puissance, veuillez nous contacter.

Caractéristiques du produit

• Structure plate, petite taille, facile à assembler
• Homogénéisation du type de transmission avec un taux d'utilisation d'énergie élevé
• Phase continue, efficacité de diffraction élevée et bon effet d'homogénéisation
• Flexibilité de personnalisation, taille de spot uniforme réglable
• Homogénéisation sans collimation adaptée aux lasers monomodes de haute qualité

Modèle de produit standard

Paramètre de travail

• Taille du spot de sortie : la taille maximale de la demi-onde pleine de la distribution d'énergie normalisée du spot
• Point lumineux de sortie non uniforme : déviation quadratique moyenne de l'énergie dans la zone où la distribution d'énergie normalisée du point lumineux est supérieure à 90 %
• Largeur de la zone de transmission : la largeur de la zone de bord correspondant à la plage d'énergie normalisée de 13,5 % à 90 %
• Efficacité de diffraction : le rapport de distribution d'énergie normalisée supérieur à 90 % du point lumineux à toute l'énergie lumineuse sortante

Courbe de performance

Exemple de chemin lumineux d'application uniforme du DOE

1.2 Séparateur de faisceau DOE

Le DOE de division de faisceau utilise souvent soit une conception de phase périodique basée sur des points de pixels, soit une combinaison de cascades de réseaux pour obtenir des effets de division de faisceau unidimensionnels ou bidimensionnels, impairs ou pairs.Le DOE de séparation de faisceau que nous proposons est divisé en séparateurs de faisceau à réseau multicouche et séparateurs de faisceau à cristaux liquides.Le séparateur de faisceau à réseau multicouche (MLGS) est constitué d'un substrat en verre N-BK7 et d'un matériau polymère à cristaux liquides (LCP), composé de trois substrats à double bord coupé de 1 pouce recouverts de couches LCP avec des structures de réseau et de plaque ondulée, et est un seul dispositif de longueur d'onde.Lorsque la lumière incidente est polarisée linéairement, le séparateur de faisceau à réseau multicouche peut réaliser une division unidimensionnelle ou bidimensionnelle sur quatre en fonction de la relation de position relative des lignes de réseau à tous les niveaux, qui est parallèle ou verticale.Les faisceaux résultants sont polarisés circulairement avec différentes rotations et leur angle de division du faisceau est lié à la période de chaque niveau de réseau.Les réseaux en cascade ont une transmission élevée, et grâce à une meilleure conception de phase et un contrôle précis du retard, ils ont une efficacité et une uniformité de division de faisceau plus élevées que les séparateurs de faisceau à réseau Dammam typiques, et peuvent garantir une précision d'angle de division de faisceau élevé.Notre DOE séparateur de faisceau à cristaux liquides (LCBS) est composé d'un substrat de verre N-BK7 et d'un matériau polymère à cristaux liquides (LCP), présentant une structure plate sandwich typique comme un dispositif à longueur d'onde unique.La structure de phase du DOE à division de faisceau à cristaux liquides est conçue sur la base des principes de l'optique de diffraction, en fonction du mode de division de faisceau attendu, de l'espacement des points de division de faisceau ou de l'angle de séparation du faisceau.L'effet de division du faisceau attendu est obtenu en attribuant l'énergie de l'ordre de diffraction correspondant.Comparé aux séparateurs de faisceaux à réseau en cascade, le DOE de division de faisceau n'a aucune exigence concernant l'état de polarisation de la lumière incidente et peut réaliser une division de faisceau en nombre impair ;Par rapport au séparateur de faisceau à réseau Dammam, l'efficacité de diffraction du DOE de séparation du faisceau et l'uniformité du point de séparation du faisceau sont meilleures ;Par rapport au DOE de gravure traditionnel, le DOE à division de faisceau de cristaux liquides permet d'obtenir plus facilement des changements de phase multi-ordres, ce qui entraîne une efficacité de diffraction plus élevée et une difficulté de processus considérablement réduite.Par conséquent, sur la base des avantages du DOE de division du faisceau à cristaux liquides, tels que l'efficacité de diffraction élevée, l'uniformité de division du faisceau élevé, la précision de l'angle de séparation élevée, le faible impact sonore du niveau de diffraction inefficace et le processus simple, il peut être utilisé dans de nombreuses directions d'application, telles que comme le traitement laser parallèle, la détection de capteurs optiques, la médecine esthétique optique, pour améliorer l'efficacité et la cohérence du traitement.

La longueur d'onde de travail DOE de division de faisceau standard λ que nous proposons est de 532 nm et 1064 nm, avec un mode de division de faisceau à réseau en cascade d'options 1 × 4 et 2 × 2, le mode de division de faisceau DOE de division de faisceau LCP a 1 × 3, 1 × 9 et 2. ×3 options.En plus des produits standard existants, nous proposons également une personnalisation flexible de diverses spécifications de paramètres pour répondre aux divers besoins des utilisateurs dans différentes applications.

Caractéristiques du produit

• Structure plate, de petite taille, facile à intégrer
• Élément de transmission à taux d'utilisation d'énergie élevé
• Phase continue, efficacité de diffraction élevée et bonne uniformité de division du faisceau
• Personnalisation flexible, haute précision de l'angle de division du faisceau et angle de division du faisceau réglable
• Convient pour la division du faisceau de différents types de sources lumineuses

Modèle de produit standard

Paramètre de travail

• Uniformité de division du faisceau : pour l'énergie de chaque point de faisceau obtenu par division du faisceau, l'uniformité est définie comme (1 plage/somme) × 100 %
• Efficacité de diffraction : rapport entre l'énergie d'ordre efficace obtenue par division du faisceau et l'énergie de toute la lumière émise.
• Angle de division du faisceau : il existe différentes définitions pour différentes méthodes de division du faisceau.

Courbe de performance

Exemple d'application DOE de division de faisceau dans la configuration du chemin optique

1.3 Mise en forme des priorités du DOE

Le DOE de mise en forme de la focalisation peut moduler la distribution d'énergie du faisceau dans la direction z, qui peut être divisée en deux effets : la mise en forme de la profondeur à focale longue et la mise en forme multi-focale.Couramment utilisé dans les applications de découpe dans le traitement laser pour obtenir des sections de découpe plus lisses et une meilleure qualité de découpe.Nous proposons deux types de DOE de mise en forme focale, à savoir la longue profondeur focale et la profondeur multifocale.Le DOE à longue focale est une lentille à cône plat (PB Axicon, PBA) basée sur un substrat en verre N-BK7 et un matériau polymère à cristaux liquides (LCP), présentant une structure sandwich « l'avant et l'arrière sont des substrats en verre, le milieu est un film fonctionnel LCP. Dans la couche LCP, l'orientation de l'axe rapide des molécules de cristaux liquides montre une distribution de gradient équipériodique le long de la direction radiale du substrat, et elle a la même orientation sur l'ensemble du plan du dispositif λ/retard de phase 2, pour les dispositifs à longueur d'onde unique. Les lentilles à cône plat ont des propriétés optiques liées à la polarisation et peuvent être utilisées pour obtenir une convergence ou une divergence circulaire des faisceaux lumineux en fonction de l'état de polarisation du faisceau incident ; Lorsque la lumière incidente est laissée polarisée circulairement, elle peut également être utilisée pour générer des faisceaux de Bessel. avec des caractéristiques de non-diffraction et d'auto-récupération.Par rapport aux lentilles coniques traditionnelles, nos lentilles coniques plates ont une structure plate sans pointe conique tridimensionnelle et sont plus faciles à intégrer.Dans le même temps, la formation structurelle de sa pointe conique dépend du changement d’orientation des molécules de cristaux liquides, ce qui permet d’obtenir une précision de traitement au niveau micrométrique.De plus, il présente également la caractéristique d’une grande dispersion.

Le DOE multifocal (MF) est également composé d'un substrat en verre N-BK7 et d'un matériau polymère à cristaux liquides, composé de deux substrats en verre de 1 pouce et d'une seule couche de couche LCP avec phase de conception, ce qui en fait un dispositif à longueur d'onde unique.Le DOE multifocal est un élément optique diffractif utilisé pour la mise au point, qui peut réaliser la focalisation axiale de la lumière incidente en un nombre fixe, des points focaux également espacés et d'énergie uniforme.Il utilise le principe de diffraction de la lumière pour concevoir la phase et, grâce à l'orientation optique, forme une structure de phase conçue dans le film polymère à cristaux liquides, obtenant ainsi une modulation de phase de la lumière incidente et la dispersant à différents niveaux de diffraction. Enfin, utilisez une lentille de focalisation. concentrer chaque niveau pour former plusieurs points focaux.Par conséquent, les DOE multifocaux sont généralement utilisés conjointement avec des lentilles d'objectif pour faciliter la mise en œuvre des exigences multifocales dans des scénarios d'application généraux.Le DOE multifocal est principalement utilisé pour la découpe en profondeur au laser, telle que la découpe du verre transparent, du saphir, etc. Par rapport à la découpe au laser traditionnelle, il peut utiliser un certain nombre de foyers axiaux uniformément disposés pour effectuer une découpe en profondeur des matériaux, de manière à obtenir une section plate idéale.

Nous fournissons des lentilles à cône plat standard de 1 pouce avec des longueurs d'onde de travail de 532 nm, 633 nm, 1 064 nm et des angles de déviation (demi-angles) de 0,5°, 1°, 2,0°, 2,3° et 4,7°.Nous fournissons également des DOE multifocaux standards avec des longueurs d'onde de travail de 1064 nm avec 3 et 5 points focaux.En plus des produits standard, nous prenons également en charge une personnalisation flexible des spécifications des paramètres pour répondre aux divers besoins des utilisateurs dans différents scénarios d'application.

Caractéristiques du produit

• Structure plate, de petite taille, facile à intégrer
• Élément de transmission à taux d'utilisation d'énergie élevé
• La lentille conique diffractive présente une haute précision de « pointe conique », une efficacité de diffraction et une profondeur de focalisation en option.
• La personnalisation multifocale du DOE est flexible, avec un nombre de points focaux, un espacement et une distribution d'énergie réglables
• Convient aux lasers monomodes de haute qualité

Modèle de produit standard

Paramètre de performances

• Angle de déviation : le demi-angle de l'angle de convergence ou de divergence du faisceau sortant obtenu après le faisceau collimaté entrant
• Uniformité de l'énergie focale : Pour l'énergie de chaque point focal obtenue par mise en forme multifocale, l'uniformité est définie comme (1 plage/somme) × 100 %
• Proportion d'ordre zéro : Le rapport entre l'énergie ponctuelle d'ordre zéro obtenue par la mise en forme d'une longue profondeur focale et toute l'énergie lumineuse sortante.

Courbe de performance

Exemple de configuration de chemin optique pour l'application DOE de mise en forme de la mise au point

1.4 DOE de mise en forme circulaire

Mise en forme circulaire DOE peut obtenir différents types d'effets de mise en forme circulaire en fonction de ses différentes phases, tels que la lumière vortex générée par des plaques à ondes vortex et la lumière annulaire en champ lointain générée par une lentille conique diffractive.Parmi eux, la lumière vortex est souvent utilisée dans diverses applications telles que les pincettes optiques, la microscopie super-résolution, la lithographie, etc.La lumière annulaire en champ lointain est couramment utilisée dans diverses applications telles que le piégeage atomique, la chirurgie cornéenne et le forage au laser.

Vortex Retarder (VR) est une structure sandwich basée sur un substrat de verre N-BK7 et un matériau de polymères à cristaux liquides (LCP), présentée comme un « substrat de verre avant et arrière + couche de film fonctionnel LCP intermédiaire », installée dans un tube d'objectif SM1 standard.Dans la couche LCP, l'orientation de l'axe rapide des molécules de cristaux liquides est radiale constante le long du substrat mais change progressivement le long de l'angle du substrat.Il présente le même décalage de phase λ/2 pour les appareils à longueur d'onde unique.La plaque à ondes vortex possède des propriétés de polarisation optique.En fonction de l'état de polarisation du faisceau incident, il peut être utilisé pour générer un faisceau polarisé vectoriel ou un faisceau vortex avec un front d'onde en phase spirale, et peut convertir le faisceau gaussien en mode TEM00 en distribution d'intensité gaussienne de Laguerre (LG) du « trou de beignet » (voir le description technique des propriétés optiques ci-dessus).Par rapport aux méthodes traditionnelles de contrôle du champ optique, les plaques à ondes vortex présentent les avantages d'un rendement élevé, d'une stabilité, d'une utilisation facile et d'une fonctionnalité spécialisée ;Ses véritables caractéristiques d'ordre zéro permettent également d'obtenir une sensibilité de longueur d'onde plus faible, une stabilité de température plus élevée et une plage d'angle d'incidence plus large.

PB Axicon (PBA) est une structure sandwich basée sur un substrat de verre N-BK7 et un matériau de polymères à cristaux liquides (LCP), présentée comme un « substrat de verre avant et arrière, couche de film fonctionnel LCP intermédiaire ».Dans la couche LCP, l'orientation rapide des molécules de cristaux liquides montre une distribution de gradient équipériodique le long de la direction radiale du substrat.Il a la même orientation sur tout le plan du dispositif, retard de phase λ/2 pour les dispositifs à longueur d'onde unique.Les lentilles à cône plat ont des propriétés optiques liées à la polarisation et peuvent être utilisées pour obtenir une convergence ou une divergence circulaire des faisceaux lumineux en fonction de l'état de polarisation du faisceau incident.Par rapport aux lentilles coniques traditionnelles, nos lentilles coniques plates ont une structure plate sans pointe conique tridimensionnelle et sont plus faciles à intégrer ;Dans le même temps, la formation structurelle de sa pointe conique dépend du changement d'orientation des molécules de cristaux liquides, ce qui permet d'obtenir une précision de traitement au niveau micrométrique ;De plus, il présente également la caractéristique d’une grande dispersion.

Nous fournissons des plaques à ondes vortex standard avec des longueurs d'onde de travail allant de 405 à 1 550 nm, des commandes m allant de 1 à 128, et des lentilles à cône plat standard de 1 pouce avec des longueurs d'onde de travail de 532 nm, 633 nm, 1 064 nm et des angles de déviation (demi-angles) de 0,5. °, 1°, 2,0°, 2,3° et 4,7°.En plus des produits standard, nous prenons également en charge une personnalisation flexible des spécifications des paramètres pour répondre aux divers besoins des utilisateurs dans différents scénarios d'application.

Caractéristiques du produit

• Structure plate, de petite taille, facile à intégrer
• Élément de transmission à taux d'utilisation d'énergie élevé
• Le processus de contrôle du champ optique vortex est facile à utiliser et présente une efficacité de conversion élevée
• La lentille conique diffractive a une haute précision de « pointe conique », une efficacité de diffraction élevée et une largeur et un diamètre d'anneau réglables.
• Convient aux lasers monomodes de haute qualité

Modèle de produit standard

Paramètre de travail

• Angle de déviation : le demi-angle de l'angle de convergence ou de divergence du faisceau sortant obtenu après l'incident d'un faisceau collimaté
• Efficacité de conversion : le rapport entre l'énergie de premier ordre et toute l'énergie lumineuse sortante dans la distribution d'énergie gaussienne de Laguerre
• Proportion d'ordre zéro : le rapport entre l'énergie ponctuelle d'ordre zéro obtenue par la mise en forme d'une longue profondeur focale et toute l'énergie lumineuse sortante.

Courbe de performance

1.5 Homogénéisateurs à réseau de lentilles

L'homogénéisateur à réseau de lentilles peut obtenir des effets d'homogénéisation non collimatés de différentes formes de lasers multimodes.Il peut être utilisé pour l'homogénéisation du faisceau dans le sens de la médecine esthétique, l'homogénéisation de la lumière de fond dans le sens de la vision industrielle et d'autres scénarios. Notre homogénéisateur de réseau de lentilles comprend un réseau de microlentilles à plaque plate et un réseau de lentilles cylindriques à plaque plate.Le réseau de microlentilles à plaque plate est un élément optique à plaque plate basé sur le principe de diffraction optique des polymères à cristaux liquides pour obtenir une homogénéisation et une mise en forme du faisceau laser.Il est composé d'un film polymère et d'une seule plaque de fenêtre N-BK7, et utilise la distribution de phase du réseau sur le film polymère à cristaux liquides pour réaliser la fonction de réseau de microlentilles.La forme de son faisceau sortant est liée à divers paramètres de l'unité de microlentilles.En ajustant la période de phase et le contour de l'unité de microlentilles, l'angle de divergence et la forme du point du faisceau sortant peuvent être contrôlés de manière flexible, répondant ainsi à diverses exigences de faisceau laser uniforme et de mise en forme de faisceau de différentes formes et tailles.Ce dispositif est lié à l'état de polarisation de la lumière incidente et contrôle si la lumière incidente est polarisée circulairement à droite ou à gauche, ce qui peut provoquer une divergence ou une convergence du faisceau après avoir traversé la lentille.Sur la base du principe de diffraction, l'angle de divergence ou de convergence de la lentille suit sin θ = λ/ P, dans lequel λ est la longueur d'onde de conception, p est la période de phase radiale d'une seule lentille.Dans le même temps, le réseau de microlentilles est une conception à longueur d'onde unique, exempte d'aberration sphérique, et la surface incidente est recouverte d'un revêtement antireflet, qui présente une transmission et une efficacité de diffraction élevées.Il peut être largement utilisé dans divers systèmes tels que la détection du front d'onde, la collecte d'énergie optique et la mise en forme optique.Il présente un grand potentiel de développement dans les domaines du traitement optique de l'information, de l'interconnexion optique, de l'informatique optique, des scanners d'images, des caméras à champ lumineux, des dispositifs médicaux, de l'imagerie et de l'affichage 3D.Le réseau de lentilles à colonne plate est un élément optique plat basé sur le principe optique de diffraction des polymères à cristaux liquides pour obtenir une mise en forme et une homogénéisation du faisceau unidimensionnel.Il est composé de films minces polymères et de doubles feuilles de fenêtre N-BK7, et la distribution de phase du réseau unidimensionnel sur le film mince polymère remplit la fonction de réseau de lentilles en colonne.Son effet de modulation sur le faisceau est lié aux caractéristiques de polarisation du faisceau incident et aux paramètres de l'unité de lentille cylindrique : en ajustant le faisceau incident à une lumière polarisée circulairement gauche (lumière polarisée circulairement droite), un faisceau sortant polarisé circulairement droit (lumière divergente faisceau sortant polarisé circulairement gauche) qui converge d'abord puis diverge, et l'angle de divergence ou de convergence suit sin θ = λ/p.Sur la base de la formule, λ est la longueur d'onde de conception, p est la période de phase de la lentille cylindrique unitaire.En ajustant la période de phase de l'unité de lentille cylindrique, l'angle de divergence du faisceau sortant peut être contrôlé de manière flexible, répondant ainsi aux exigences de mise en forme et d'homogénéisation unidimensionnelles pour différentes spécifications de faisceaux.Dans le même temps, le réseau de lentilles cylindriques plates est conçu avec une seule longueur d'onde, sans aberration sphérique, et la surface incidente est recouverte d'un revêtement antireflet, qui présente une transmission et une efficacité de diffraction élevées.Les caractéristiques ci-dessus confèrent aux réseaux de lentilles cylindriques plates un grand potentiel dans les domaines de la recherche scientifique tels que l'imagerie, la vision industrielle et la collimation laser à semi-conducteurs.

Nous fournissons des réseaux de microlentilles standard d'un diamètre de 25,4 mm, d'une longueur focale de microlentilles de 5 mm et 50 mm, la forme du faisceau sortant est carrée et les longueurs d'onde de travail sont de 532 nm, 633 nm, 850 nm, 915 nm et 976 nm.En outre, nous fournissons également des services de personnalisation multi-spécifications, notamment la taille spéciale, la longueur d'onde de travail, l'angle de divergence du faisceau, le profil du faisceau et d'autres indicateurs.

Caractéristiques du produit

• Structure plate, de petite taille, facile à intégrer
• Homogénéisation du type de transmission avec un taux d'utilisation d'énergie élevé
• Phase continue, cycle de service élevé, efficacité de diffraction élevée et bon effet d'homogénéisation
• Flexibilité de personnalisation, options de forme uniforme et angle de divergence réglable
• Plus adapté à l'homogénéisation sans collimation des lasers multimodes

Modèle de produit standard

Paramètre de travail

• Non uniforme du point lumineux sortant : déviation quadratique moyenne de l'énergie dans la zone où la distribution d'énergie normalisée du point lumineux est supérieure à 90 %
• Efficacité de diffraction : rapport de l'énergie dans la région avec une distribution d'énergie normalisée de plus de 90 % du point lumineux par rapport à toute l'énergie lumineuse sortante.

Courbe de performance

2. Modules optiques réfractifs série SLB

2.1 Têtes de traitement Bessel

La tête de traitement Bessel est un module optique utilisé pour les terminaux des systèmes de traitement laser, composé d'éléments optiques réfractifs et diffractifs intégrés dans un manchon mécanique métallique.Grâce à l'effet de contrôle du champ lumineux de la lentille conique et à l'effet de mise en forme du faisceau du double système optique télécentrique, il peut générer des faisceaux Bessel qui répondent aux exigences du traitement laser.La tête de traitement Bessel convient aux lasers monomodes.Les composants optiques sont constitués d'un substrat à haute transmission, qui présente un taux d'utilisation d'énergie élevé.La structure modulaire compacte est facile à intégrer et présente une bonne adaptabilité à divers systèmes de traitement laser.Grâce à une conception optique unique, de très petites aberrations peuvent être obtenues.La taille du lobe principal au centre du spot lumineux sortant est <Ø 2μm.Il peut réaliser de petits effondrements de bords, de petites zones affectées par la chaleur et des effets de coupe non coniques dans une plage de profondeur de 0,2 mm à 12 mm (y compris la personnalisation).À l'heure actuelle, il existe des normes de tête d'usinage Bessel conçues avec une longueur d'onde de travail de 1 064 nm avec une profondeur focale aérienne de 0,5, 1, 2, 4, 6 et 8 mm.Ils prennent également en charge une personnalisation flexible des spécifications des paramètres pour répondre aux divers besoins des utilisateurs dans différents scénarios d'application.

Caractéristiques du produit

• Adopter un substrat optique à haute transmission, avec une transmission globale élevée
• Conception optique unique, petite aberration, taille du spot < 2 μm
• Profondeur de coupe 0,2-12 mm, adaptée aux matériaux de différentes épaisseurs
• Module compact, grande adaptabilité et intégration facile
• Petite rupture de bord lors de la coupe, pas de conicité et petite zone affectée par la chaleur

Modèle de produit standard

2.3 Lentilles de champ F-thêta

L'objectif à champ F-thêta est un objectif de balayage à champ plat qui utilise du verre optique à haute transmission comme substrat et est composé d'un groupe de lentilles intégré dans une coque mécanique avec un schéma de conception spécifique.La hauteur de son faisceau focalisé est f × θ (θ est l'angle d'incidence du faisceau incident).La vitesse angulaire du faisceau d'entrée est directement proportionnelle à la vitesse angulaire du faisceau de sortie, permettant au miroir de balayage de fonctionner à une vitesse angulaire constante.Il est couramment utilisé pour améliorer la capacité du faisceau de bord à frapper le détecteur, homogénéiser la lumière non uniforme sur la surface photosensible du détecteur et compenser la courbure de champ et la distorsion du système.Le miroir de champ F-thêta peut fournir un plan d'image à champ plat lorsqu'il est utilisé, tout en simplifiant considérablement le circuit de commande.Il présente les caractéristiques d'une transmission élevée, d'une large plage de balayage, d'une faible aberration et d'une faible distorsion F-thêta.Il présente un grand potentiel de développement dans le micro-traitement de puissance laser moyenne et faible, tels que les machines de marquage, les machines de gravure, les imprimantes laser, les télécopieurs, les machines d'impression, les générateurs de motifs laser pour les circuits intégrés à semi-conducteurs et les équipements de précision de balayage laser.

Caractéristiques du produit

• Convient aux applications de traitement de matériaux et de numérisation de haute précision
• Plan image à champ plat avec une large plage de balayage
• Conception d'entrefer, conception à faible aberration
• Faible distorsion F-thêta

Modèle de produit standard

2.3 Personnalisation des composants micro/nano optiques

Les éléments optiques micronano, également appelés éléments optiques diffractifs, font référence à des éléments optiques fabriqués de diverses manières sur une surface de substrat plane pour produire des structures bidimensionnelles aux échelles micronique et nanométrique.Les éléments micro/nano optiques transforment le faisceau incident en n'importe quelle forme de spot avec la plus haute efficacité.Selon différentes fonctions, les composants micro/nano optiques peuvent être essentiellement divisés en trois catégories : les dispositifs de mise en forme de faisceau, les séparateurs de faisceau et les homogénéisateurs.La technologie d’écriture directe au laser est l’une des principales technologies de production de composants micro/nano optiques.Diverses structures peuvent être obtenues en modulant la densité de puissance du faisceau d'exposition, la taille du faisceau et l'état de polarisation.Sur la base du processus de production de produits micro/nano à cristaux liquides, nous pouvons actuellement préparer différents types de composants micro/nano optiques à cristaux liquides avec des longueurs d'onde de travail comprises entre 400 et 2 000 nm.En fonction de différentes structures, la taille minimale des caractéristiques peut atteindre 5 à 0,2 μm.La structure de phase peut être traitée de manière flexible et peut fondamentalement préparer une structure de phase unidimensionnelle ou bidimensionnelle.L'appareil prend également en charge plusieurs épaisseurs et ouvertures en termes de dimensions externes.
