Aperçu ProduitsDécoupeuse de laser

Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale

Je suis en ligne une discussion en ligne

Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale

Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale
3D Laser Cutting Machine for Pipes, Arc Cutting and Hole Cutting of Special-Shaped Metal Pipes
Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale

Image Grand :  Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: Sintec Optronics
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: depends on parameter configuration
Délai de livraison: environ 15 jours après votre paiement
Conditions de paiement: T/T, Western Union
Capacité d'approvisionnement: 500 ensembles par an

Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale

description de
Source lumineuse de découpe laser: Laser à fibre à haute réflectivité anti haute performance Puissance laser: Pour les appareils à commande numérique
Précision de positionnement répétitif: ± 0,03 mm Épaisseur de paroi de coupe: 0.5 à 10 mm (selon le matériau)
Vitesse de coupe: ≤ 12 m/min Aperture de coupe: ≥ 3 mm
Modèle de robot: Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. Vitesse de l'air: ≤ 30 m/min
Précision du tracé: ± 0,12 mm Volume de travaux: 2200 * 1800 * 200 mm (la largeur de coupe est liée à la forme et à la hauteur de la pièce à usiner)
Radius effectif du robot: 1853 mm Charge de la table de travail: ≤ 25 kg (au centre de la bride)
Quelle source: Système à cinq fils à trois phases AC380V 50HZ Niveau de protection de l'alimentation électrique principale: Pour la protection contre la corrosion
Surligner:

Machines de découpe au laser

,

Machines de découpe laser 3D pour raccords de tuyaux en forme

,

Machine de découpe laser robot 3D



Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale 0

Machine de découpe laser 3D pour tubes, découpe à l'arc et découpe de trous de tubes métalliques à forme spéciale

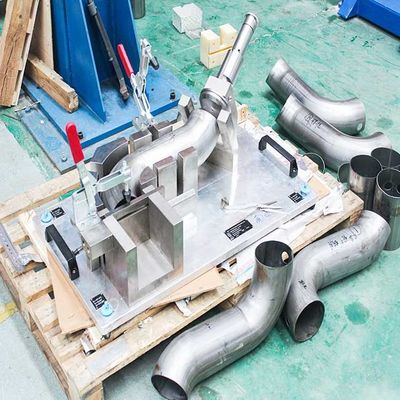

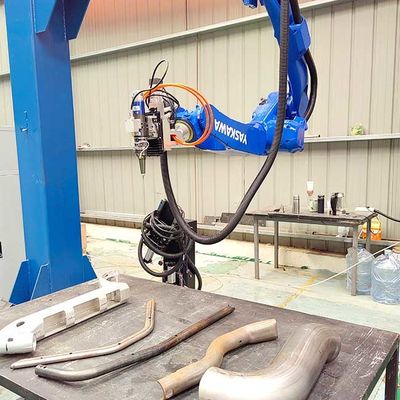

Largement utilisé pour couper les bords et les trous de diverses pièces d'étirement et de revêtement en tôle; coupe en arc 3D et coupe de la position des trous de divers raccords de tuyaux en forme de matériel.C'est un cadre en alliage d'aluminium, cadre de vélo pour bébés, véhicule électrique à énergie nouvelle, tricycle électrique, vélo de plage, industrie de la motocyclette, équipement de fitness à tube plat et autres pièces métalliques tridimensionnelles irrégulières,matériaux composites tels que les fibres de verre, fibre de carbone, Kevlar, et des trous de coupe en plastique, des bords, et un outil de coupe à arc.


Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale 1





Principales caractéristiques:

  • Forte adaptabilité aux matériaux, capable de s'adapter à la découpe et au traitement de diverses pièces irrégulières;
  • Une efficacité de production élevée, qui peut remplacer les procédés de fabrication traditionnels tels que le découpage et le poinçonnage des moules;
  • Une efficacité économique élevée, une réduction significative du cycle de recherche et développement de nouveaux produits et la saisie des opportunités de marché;
  • haute précision de coupe, surface de coupe lisse et exempte de taches, répondant aux exigences de précision de fabrication de l'industrie des locomotives;
  • L'opération est simple et rapide, avec une base de données de processus riche intégrée, qui peut être appelée ou modifiée en un seul clic;
  • Des performances stables et fiables, efficaces et économes en énergie, de faibles coûts d'entretien et une longue durée de vie;
  • Une forte évolutivité, peut augmenter les axes externes pour le lien ou le traitement collaboratif et raccourcir le temps de coupe;
  • Traitement écologique et respectueux de l'environnement, absence de production de polluants du bétail, absence de consommables et taux de rendement élevé;

Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale 2



Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale 3

Guide de commande:Le modèle STC-XXXX-YY-Z-AA


CTS

Nom de l'organisme

Puissance laser (W)

Le montant de l'aide

Modèle de robot

Z

Méthode d'assemblage

AA

appareil électrique

coupe au laser

mille cinq cents

Les États membres doivent respecter les dispositions suivantes:

Vêtements officiels

L2: déplacement biaxial de type L

deux mille

Les États membres doivent respecter les règles en matière d'accès à l'information.

D Inversion

L1: déplacement à un axe de type L

trois mille

Le nombre d'heures de travail est calculé en fonction de la durée de la période de travail.



H1: Déplacement horizontal sur un seul axe

six mille

Je suis un homme de parole.



VT: déplacement de rotation verticale



U1: déplacement de la boîte en U



W1: déplacement unidimensionnel du mouvement de la pièce



R1: mouvement du robot à déplacement unidimensionnel



WS: poste de travail

      *** autres

Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale 4

Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale 5

Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale 6

Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale 7

Facultatif:


1.Robot industriel à six axes de haute précision: Robotspeuvent être sélectionnés en fonction des exigences du processus telles que la taille de la pièce à usiner et les exigences de précision de coupe.machines de déplacement, et les chambres de protection.

Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale 8

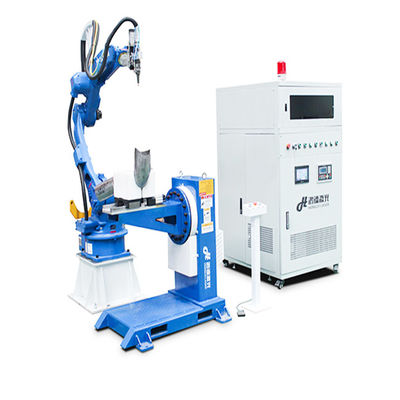

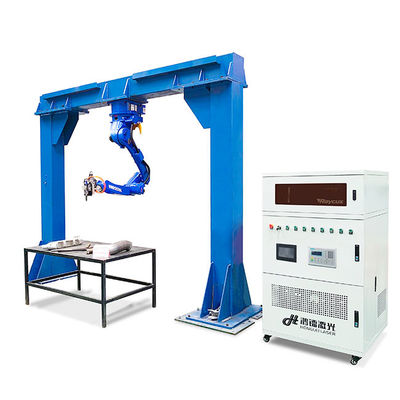

2. Méthode d'installation du robot:A. Inversion du robot: jumelé à un cadre de portique pour élargir l'espace de traitement, très adapté au traitement flexible de pièces de travail de grande et ultra longueur; B. Vêtement formel du robot:peut être associé à un banc de travail multi-stations, avec une faible empreinte et une posture flexible, adaptée à la découpe de petites pièces.

Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale 9

3. Armature personnaliséeDifférents types de machines de liaison ou de déplacement collaboratif, rails de ciel ou rails de terre,et les raccords de support peuvent être développés sur la base de la pièce à usiner transformée pour obtenir une découpe précise et efficace de pièces à usiner irrégulières de différents matériaux, formes et tailles.

Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale 10

4.Carte de programmation hors ligne:Équipé d'un dispositif d'enseignement manuel en standard, il peut générer, modifier et transférer directement des programmes de traitement sans programmation.un système de simulation 3D hors ligne peut être installé pour l'importation directe numérique et analogique, générant des chemins de coupe en un clic, raccourcissant le temps de préparation avant traitement et s'adaptant facilement à l'état de coupe optimal.

Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale 11


Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale 12


Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale 13

Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale 14

Machine de découpe laser 3D pour tubes, découpe par arc et découpe par trou de tubes métalliques de forme spéciale 15

FAQ:


Q: Comment puis-je installer et déboguer la machine?

R: Nous fournirons des instructions et des vidéos d'installation avec la machine, et fournirons des conseils en ligne d'ingénieurs anglais pour s'assurer que la machine peut fonctionner normalement, et en même temps,laisser les clients apprendre à utiliser et à entretenir la machine.

Q: Puis-je personnaliser la machine selon mes exigences?
R: Nous fournirons des machines appropriées selon les besoins spécifiques des clients et fournirons des services OEM.

Q: Pouvez-vous m'organiser un transport?
R: Bien sûr, pour le commerce extérieur, nous fournissons des services EXW, FOB et CIF. Les clients ayant des besoins urgents peuvent également choisir le fret aérien.

Q: Quelle est la période de garantie de la machine?
R: Selon les différents types de machines, nous fournissons une période de garantie de deux ou trois ans.Les services d'entretien et de mise à niveau gratuits des machines sont fournis à vie en dehors de la période de garantie..

Q: Quels sont les consommables de la machine?
R: La machine est très facile à entretenir, seule la lentille et le tube laser, l'alimentation sont des consommables.Ils ne seront pas endommagés si aucun accident.
