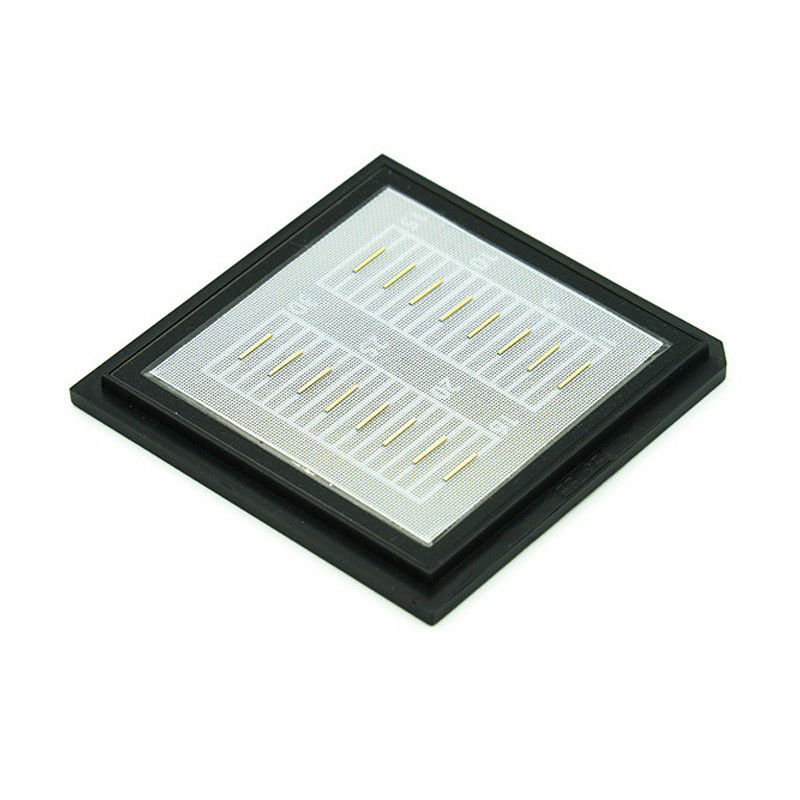

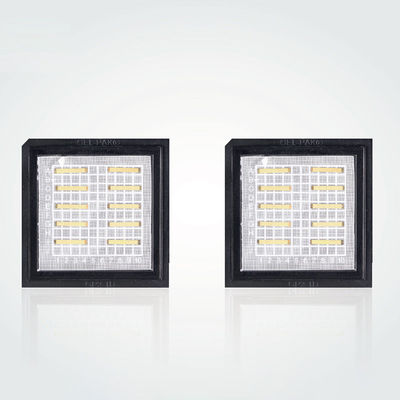

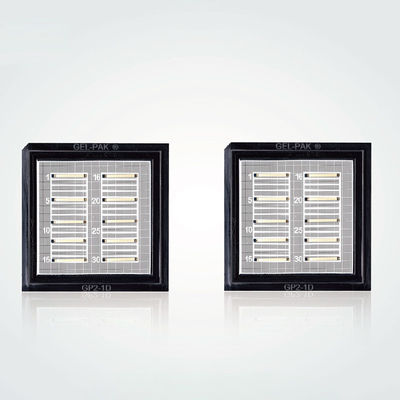

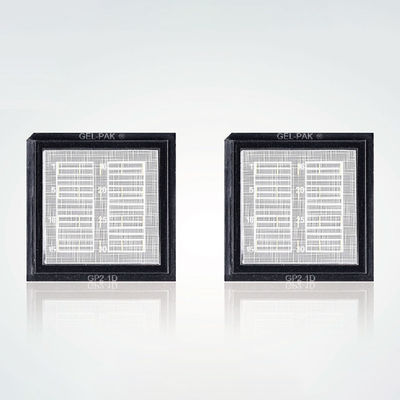

Puces de diode laser 808nm

Image Grand : Puces de diode laser 808nm

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	Sintec Optronics
Certification:	CE ISO
Numéro de modèle:	Série MST

Conditions de paiement et expédition:

Délai de livraison:	Les stocks
Conditions de paiement:	T/T par banque

Contact

Puces de diode laser 808nm

description de

Le service:	Service en ligne	Application du projet:	Médical, industriel, etc.
Diamètre du faisceau:	1 à 10 mm	Divergence de poutre:	0.2-2mrad
Qualité du faisceau:	M2<1.2	Durée de vie:	>10000h
Actuel d'opération:	0.5-10A	Température de fonctionnement:	-10℃-50℃
Voltage de fonctionnement:	3-5v	Puissance de sortie:	1mW-100W
Le paquet:	À-peuvent, le papillon, etc.	Polarisation:	Verticale ou horizontale
stabilité de puissance:	< 1%	Température de stockage:	-40℃-85℃
Le type:	lasers de diode	longueur d'onde:	405nm-1550nm
Mettre en évidence:	Puces à diodes laser , Puces à diodes , Barres laser à diodes

Puces, barres et piles laser à diode de 808 nm à 976 nm

1. Puces et barres laser à diode série STD

Caractéristiques:

Puissance de sortie élevée
Haute efficacité de conversion électrique-optique
Haute luminosité
Grande fiabilité

Avantages techniques :

Conception de structure épitaxiale à haute efficacité
Croissance de matériau épitaxial de haute qualité
Méthode de passivation spéciale pour la surface de la cavité

Numéro d'article	Longueur d'onde	Pouvoir	Courant/tension de fonctionnement	Remarque
STD-UMC-100-808-TE-6-4.0	808nm	6W	5.7A/1.75V	Puce unique CW
STD-UMC-190-808-TE-10-4.0	808nm	10W	9.5A/1,75	Puce unique CW
STD-UMC-190-808-TE-12-4.0	808nm	12W	10.5A/1.75V	Puce unique CW
STD-UMC-100-915-TE-12-4.5	915nm	12W	10.5A/1.62V	Puce unique CW
STD-UMC-160-915-TE-18-5.0	915nm	18W	17.5A/1.65V	Puce unique CW
STD-UMC-190-915-TE-22-5.0	915nm	22W	20.0A/1.68V	Puce unique CW
STD-UMC-230-915-TE-25-5.0	915nm	25W	24.5A/1.70V	Puce unique CW
STD-UMC-100-945-TE-12-4.5	945nm	12W	11.5A/1.70V	Puce unique CW
STD-UMC-160-945-TE-18-5.0	945nm	18W	17.5A/1.70V	Puce unique CW
STD-UMC-190-945-TE-22-5.0	945nm	22W	21.5A/1.70V	Puce unique CW
STD-UMC-230-945-TE-25-5.0	945nm	25W	25.0A/1.70V	Puce unique CW
STD-UMC-100-975-TE-12-4.5	975nm	12W	12.5A/1.52V	Puce unique CW
STD-UMC-100-975-TE-15-4.5	975nm	15W	16.0A/1.55V	Puce unique CW
STD-UMC-190-975-TE-22-5.0	975nm	22W	23.5A/1.55V	Puce unique CW
STD-UMC-230-975-TE-25-5.0	975nm	25W	27.0A/1.55V	Puce unique CW
STD-UMC-230-975-TE-30-5.5	975nm	30W	33.0A/1.55V	Puce unique CW
STD-UMB-30-19-808-TE-50-1.5	808nm	50W	42.0A/1.80V	barre CW
STD-UMB-50-47-808-TE-100-1.5	808nm	100W	92.0A/1.80V	barre CW
STD-UMB-50-47-940-TE-120-2.0	940nm	120W	115A/1.65V	barre CW
STD-UMB-50-47-976-TE-200-4.0	976nm	200W	195A/1.55V	barre CW
STD-UMB-75-37-808-TE-300-1.5	808nm	300W	250A/2.00V	Barre QCW

2. Modules de pompe et piles

Construction d'emballages à brasage dur AuSn
Cycle de service élevé, densité d'énergie élevée
Eau filtrée, fluides de refroidissement alternatifs
Petit pas, taille compacte
Assemblage de guide d'ondes optique à bande d'étanchéité en option
Collimation rapide en option
Utilisé pour le pompage au laser, l'épilation, etc.

2.1 Modules de pompe

Numéro d'article	Structure	Puissance laser	Longueur d'onde laser
STD-HS12	Pile de canaux macro	600W-16500W	760nm-1100nm
STD-GS20	Pile de refroidissement par conduction	4000W-1000W	760nm-1100nm
STD-L5	Pile horizontale du canal macro	300W-3000W	760nm-1100nm
MST-E27	Pile de canaux macro	4000W-10000W	760nm-1100nm
STD-MA	Pile de micro-canaux	2500W-15000W	760nm-1100nm
STD-HM7	Pile de micro-canaux entière	700W-3500W	760nm-1100nm

(1) Pile de canaux macro STD-HS12

Construction d'emballages à brasage dur AuSn
Cycle de service élevé, densité d'énergie élevée
Eau filtrée, fluides de refroidissement alternatifs
Petit pas, taille compacte
Assemblage de guide d'ondes optique à bande d'étanchéité en option
Collimation rapide en option
Utilisé pour le pompage au laser, l'épilation, etc.

Longueur d'onde	760-1100nm
Puissance de crête, W	600	1200	7200	10000	16500
Mode de fonctionnement	QCW
Courant de fonctionnement, A	50	95	550	450	450
Cycle de service jusqu'à, %	25	15	5	1	0,4
Nombre de barres	12	12	12	20	Jusqu'à 33
Pas de barre à barre, mm	1.2	1.2	1.2	0,93	0,4
Efficacité de conversion électrique/optique, %	58	Jusqu'à 60	56	56	56
Divergence d'axe rapide FWHM, deg	35, FAC<4 en option				35
Divergence d'axe lente FWHM.degré	dix
Dimensions, mm	28.6x24x11.5mm

Énergie d'impulsion typique :

Largeur d'impulsion	Fréquence (Hz)										Iop
Largeur d'impulsion	1	2	3	4	5	6	7	8	9	dix	Iop
10 millisecondes	13	13	12.7	12.75	13	12.7	13	13	12.9	12.9	95A
20 millisecondes	21	21	21.7	21,5	21.4	21.7	21	21.4	20	20.9	85A
30 millisecondes	31	31,5	32	32	-	-	-	-	-	-	60A
40 millisecondes	43	41	42	-	-	-	-	-	-	-	60A
50 millisecondes	53	51	-	-	-	-	-	-	-	-	-
60 millisecondes	61	59,5	-	-	-	-	-	-	-	-	-
70 millisecondes	70	-	-	-	-	-	-	-	-	-	-
80 millisecondes	50	-	-	-	-	-	-	-	-	-	-
90 millisecondes	54	-	-	-	-	-	-	-	-	-	-
100 ms	60	-	-	-	-	-	-	-	-	-	-

Remarque : eau de refroidissement : T 25deg, débit 4.5-5.0L/min

(2) Pile de refroidissement par conduction STD-GS20

Construction d'emballages à brasage dur AuSn
Densité de puissance élevée
Collimation à axe rapide en option
Petit pas, taille compacte
Protection d'étanchéité en option
Multi-longueur d'onde dans un seul réseau
Utilisé pour le pompage au laser, l'épilation, etc.

Longueur d'onde	760-1100nm
Puissance de crête, W	4000	6000	10000
Mode de fonctionnement	QCW	QCW	QCW
Courant de fonctionnement, A	200	280	450
Cycle de service jusqu'à, %	1.2	1	0,4
Largeur d'impulsion, nous	Jusqu'à 1000	600	200
Nombre de barres	20
Pas de barre à barre, mm	0,73
Efficacité de conversion électrique/optique, %	52	56	58
Divergence d'axe rapide FWHM, deg	35, FAC en option < 4
Divergence d'axe lente FWHM.degré	dix
Dimensions, mm	37.5x10x9

(3) Pile horizontale du canal macro STD-L5

Construction d'emballages à brasage dur AuSn
Densité de puissance élevée
Taille des contacts
Utilisé pour le pompage

Longueur d'onde	760-1100nm
Puissance de crête, W	300	1500	3000
Mode de fonctionnement	CW	QCW	QCW
Courant de fonctionnement, A	55	280	550
Nombre de barres	5
Pas de barre à barre, mm	0,73
Efficacité de conversion électrique/optique, %	56	56	58
Divergence d'axe rapide FWHM, deg	35
Divergence d'axe lente FWHM.degré	dix
Dimensions, mm	70x14x10

(4) Pile de canaux macro STD-E27

Construction d'emballages à brasage dur AuSn
Densité de puissance élevée
Collimation d'axe rapide en option
Petit pas, taille compacte
Protection d'étanchéité en option
Multi-longueur d'onde dans un seul réseau
Utilisé pour le pompage laser

Longueur d'onde	760-1100nm
Puissance de crête, W	4000	6000	10000
Mode de fonctionnement	QCW	QCW	QCW
Courant de fonctionnement, A	200	280	450
Cycle de service jusqu'à, %	8	5	0,4
Largeur d'impulsion, nous	Jusqu'à 1000	600	200
Nombre de barres	20
Pas de barre à barre, mm	2.21
Efficacité de conversion électrique/optique, %	52	56	58
Divergence d'axe rapide FWHM, deg	35, FAC en option < 4
Divergence d'axe lente FWHM.degré	dix
Dimensions, mm	37.5x12x13.4

(5) Pile de micro-canaux entière STD-HM7

Construction d'emballages à brasage dur AuSn
Densité de puissance élevée
Spectre étroit
Eau filtrée, fluides de refroidissement alternatifs
Utilisé pour le pompage au laser et l'épilation

Longueur d'onde	760-1100nm
Puissance de crête, W	700	2100	3500
Mode de fonctionnement	QCW	QCW	QCW
Courant de fonctionnement, A	100	280	450
Cycle de service jusqu'à, %	40	8	4
Largeur d'impulsion, nous	Jusqu'à 1000	600	200
Nombre de barres	7
Pas de barre à barre, mm	2.0
Efficacité de conversion électrique/optique, %	60	56	58
Divergence d'axe rapide FWHM, deg	35
Divergence d'axe lente FWHM.degré	dix
Dimensions, mm	30x13x4.95

2.2 Piles pour l'épilation

Numéro d'article	Structure	Puissance laser	Longueur d'onde laser
STD-HH05	Pile de canaux macro	300W/500W	760nm-1100nm
STD-HL07	Pile de canaux macro	300W-700W	760nm-1100nm
STD-HS12	Pile de canaux macro	600W-1200W	760nm-1100nm

(1) Pile de canaux macro STD-HH05

Construction d'emballages à brasage dur AuSn
Convient pour un fonctionnement à longue largeur d'impulsion
Eau filtrée, fluides de refroidissement alternatifs
Protection des joints
Cycle de service élevé
Utilisé pour l'épilation et le pompage au laser

Spécifications typiques

Longueur d'onde	760-1100nm
Puissance de crête, W	300	500
Mode de fonctionnement	QCW	QCW
Courant de fonctionnement, A	95	95
Cycle de service jusqu'à, %	20	dix
Largeur d'impulsion, nous	200	100
Nombre de barres	3	5
Pas de barre à barre, mm	5	2.9
Efficacité de conversion électrique/optique, %	58	58
Divergence d'axe rapide FWHM, deg	35
Divergence d'axe lente FWHM.degré	dix
Dimensions, mm	42x25.27x20

Conditions de fonctionnement

	STD-HH05-808		STD-HH03-300-808
Puissance de crête par barre, W	100	80	60	100
Courant de fonctionnement, A	95	80	65	95
Largeur d'impulsion, ms	Max.fréquence, Hz
dix	30	40	40	40
20	dix	15	20	20
30	dix	12	13	13
40	dix	dix	dix	dix
50	5	6	8	8
60	4	5	6	6
80	3	4	5	4
100	2	3	4	2
200	-	1	2	1
400	-	-	1	-

(2) Pile de canaux macro STD-HL07

Construction d'emballages à brasage dur AuSn
Convient pour un fonctionnement à longue largeur d'impulsion
Eau filtrée, fluides de refroidissement alternatifs
Protection des joints
Cycle de service élevé
Utilisé pour l'épilation et le pompage au laser

Spécifications typiques

Longueur d'onde	760-1100nm
Puissance de crête, W	300	500	600	700
Mode de fonctionnement	QCW	QCW	QCW	QCW
Courant de fonctionnement, A	50	50	95	95
Cycle de service jusqu'à, %	40	40	dix	dix
Largeur d'impulsion, nous	Jusqu'à 400	Jusqu'à 400	100	100
Nombre de barres	60	dix	6	7
Pas de barre à barre, mm	2.2	2.2	3.4	2.9
Efficacité de conversion électrique/optique, %	58	58	58	58
Divergence d'axe rapide FWHM, deg	35
Divergence d'axe lente FWHM.degré	dix
Dimensions, mm	39x40x36

Conditions de fonctionnement

	STD-HL06-600-808 STD-HL07-700-808			STD-HL06-300-808 STD-HL10-500-808
Puissance de crête par barre, W	100	80	60	50
Courant de fonctionnement, A	95	80	65	50
Largeur d'impulsion, ms	Max.fréquence, Hz
dix	30	40	40	440
20	dix	15	20	20
30	dix	12	13	13
40	dix	dix	dix	dix
50	5	6	8	8
60	4	5	6	6
80	3	4	5	5
100	2	3	4	4
200	-	1	2	2
400	-	-	1	1

(3) Pile de canaux macro STD-HS12

Construction d'emballages à brasage dur AuSn
Cycle de service élevé, densité d'énergie élevée
Eau filtrée, fluides de refroidissement alternatifs
Petit pas, taille compacte
Ensemble de guide d'ondes optique à bande d'étanchéité en option
Collimation à axe rapide en option
Utilisé pour l'épilation et le pompage au laser

Longueur d'onde	760-1100nm
Puissance de crête, W	600	1200	7200	10000	16500
Mode de fonctionnement	QCW
Courant de fonctionnement, A	50	95	550	450	450
Cycle de service jusqu'à, %	25	15	5	1	0,4
Largeur d'impulsion, nous	25	dix	0,6	0,4	0,2
Nombre de barres	12	12	12	20	Jusqu'à 33
Pas de barre à barre, mm	1.2	1.2	1.2	0,73	0,4
Efficacité de conversion électrique/optique, %	58	Jusqu'à 60	56	56	56
Divergence d'axe rapide FWHM, deg	35, FAC<4 en option				35
Divergence d'axe lente FWHM.degré	dix
Dimensions, mm	28.6x24x11.5mm

STD-HS12-1200-808 énergie d'impulsion typique (J/cm2) :

Largeur d'impulsion	Fréquence (Hz)										Iop
Largeur d'impulsion	1	2	3	4	5	6	7	8	9	dix	Iop
10 millisecondes	13	13	12.7	12.75	13	12.7	13	13	12.9	12.9	95A
20 millisecondes	21	21	21.7	21,5	21.4	21.7	21	21.4	20	20.9	85A
30 millisecondes	31	31,5	32	32	-	-	-	-	-	-	60A
40 millisecondes	43	41	42	-	-	-	-	-	-	-	60A
50 millisecondes	53	51	-	-	-	-	-	-	-	-	-
60 millisecondes	61	59,5	-	-	-	-	-	-	-	-	-
70 millisecondes	70	-	-	-	-	-	-	-	-	-	-
80 millisecondes	50	-	-	-	-	-	-	-	-	-	-
90 millisecondes	54	-	-	-	-	-	-	-	-	-	-
100 ms	60	-	-	-	-	-	-	-	-	-	-
