Pilotes de diodes montable sur circuit imprimé/carte de commande laser à diode/carte de conduite/pilote TEC

description de
Mettre en évidence:

Conducteurs de diode

,

Plaque de commande laser à diodes

,

Conducteur

Les conducteurs de diodes montés sur PCB/la carte de commande laser de diodes/la carte de commande/la carte de commande TEC



Le pilote laser de diode montable sur PCB de la série STXF est un module individuel OEM conçu pour conduire des diodes laser. Il comprend principalement une carte/module de commande de diode laser,carte de conduite/module laser à diodes et carte/module de contrôle de températureNos utilisateurs peuvent combiner ces trois modules pour former une alimentation laser à diodes complète.

Pilotes de diodes montable sur circuit imprimé/carte de commande laser à diode/carte de conduite/pilote TEC 0

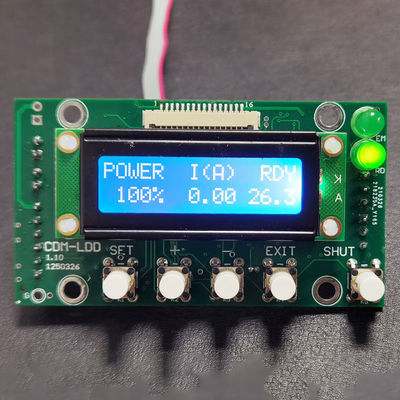

1- Le tableau de contrôle du laser à diode.

La carte de contrôle laser à diode prend en charge 1 canal de la carte de conduite du laser à diode (LD) et 1 canal de la carte de contrôle de température fabriquée par notre société.en plus de régler et d'afficher le courant et de contrôler la sortie du courant, il a également les fonctions de contrôle externe du courant et peut être connecté à 1 canal de la carte de contrôle de température faite par notre société (peut être connecté ou non) et d'autres fonctions.Vous pouvez intégrer cette carte avec la carte de conduite LD et la carte de contrôle de la température pour former un système complet d'alimentation laser à diodesLe panneau d'affichage est facile à intégrer et peut être installé directement sur des panneaux d'un châssis 2U.

Pilotes de diodes montable sur circuit imprimé/carte de commande laser à diode/carte de conduite/pilote TEC 1

Pilotes de diodes montable sur circuit imprimé/carte de commande laser à diode/carte de conduite/pilote TEC 2

Caractéristiques:

  • Il peut être facilement installé sur le panneau d'équipement du client dans un châssis minimum 2U
  • STXF-CDM prend en charge la carte de pilotage LD de la série STXF à 1 canal et la carte de contrôle de température de la série STXF à 1 canal (refroidisseur TEC) et STXF-DPSL prend en charge les cartes de pilotage LD de la série STXF à 2 canaux et max.Plaques de régulation de température de la série STXF à 4 canaux (refroidisseur TEC)
  • Il a un verrouillage de température via la carte de contrôle de température
  • Il a un protocole de communication et peut être connecté à un ordinateur et contrôlé par un logiciel informatique
  • Il a une interface INTERLOCK
  • Contrôle interne et externe actuel
  • Sortie de modulation PWM facultative
  • Peut être alimenté directement à partir de la carte de conduite LD ou de la carte de contrôle de température, aucune alimentation indépendante n'est requise
  • Il convient à l' utilisation avec notre logiciel PC STXF-Mate

Pilotes de diodes montable sur circuit imprimé/carte de commande laser à diode/carte de conduite/pilote TEC 3

Applications:

  • Tableau de commande LD et tableau de commande de température
  • Plaque de commande principale du laser à diodes

Principaux paramètres techniques:

  • puissance d'entrée requise: 5VDC+/- 5% (peut être alimentée directement à partir de la carte de conduite du LD ou peut être connectée à l'interface IDC à 6 broches pour obtenir de l'énergie à partir de la carte de contrôle de la température,ou peut être alimenté par une tension séparée de 5 VDC)
  • Courant maximal requis: 0,1 A
  • Tableau de conduite LD de support: série STXF de tableaux de conduite LD
  • Plaque de contrôle de la température de support: Plaque de contrôle de la température de la série STXF
  • Modulation PWM de sortie: 0,04 à 500 kHz
  • Cycle de fonctionnement: 0,1-100%
  • Température ambiante de travail: -40 à +60 degrés
  • Température ambiante de stockage: -40 à +70 degrés
  • Humidité de l'environnement de travail: 0 à 95%
  • Dimensions: 70 mm*39 mm, hauteur 22 mm (9 mm au-dessus de la planche, 1,5 mm d'épaisseur, 11,5 mm sous la planche)

Informations sur les commandes:

  • Nom du produit: carte de commande laser à diodes
  • Numéro du produit: STXF-CDM-P (-P signifie avec un panneau noir, ou non -P signifie pas de panneau);Ou STXF-DPSL-P (-P signifie que l'affichage et la carte PCB sont séparés et pas -P signifie qu'ils sont intégrés ensembleJe vous en prie.
  • Par exemple: STXF-CDM, STXF-CDM-P

Connexions électriques:

Pilotes de diodes montable sur circuit imprimé/carte de commande laser à diode/carte de conduite/pilote TEC 4

Vous connectez simplement directement cette carte et la carte de conduite LD par P à P via l'interface 6PIN.

2- Une carte de conduite laser à diodes

Pilotes de diodes montable sur circuit imprimé/carte de commande laser à diode/carte de conduite/pilote TEC 5

Nom Les spécifications Capacité de conduite (max) Puissance de sortie maximale (W) Voltage d'alimentation (V) Dimension (mm) Caractéristiques
Tableau de conduite LD Les données relatives à l'utilisation de l'équipement doivent être fournies à l'autorité compétente de l'État membre où l'équipement est situé. 3A24V 60 Je vous en prie. 40*56 Adaptatif, pas de chaleur
Tableau de conduite LD Le système de détection de la pollution doit être conforme à l'annexe I du présent règlement. 10A3V 30 5 60*45 Auto-adaptatif, sans chaleur, de petite taille
Tableau de conduite LD Les données relatives à l'émission de gaz à effet de serre sont fournies à l'autorité compétente. 5A24V 100 Je vous en prie. 54*70 Adaptatif, pas de chaleur
Tableau de conduite LD Le système de freinage doit être équipé d'un système de freinage de freinage de freinage. 15A22V 330 Je vous en prie. 75*100 Adaptatif, pas de chaleur
Tableau de conduite LD Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 15A30V 420 32 75*100 Adaptatif, pas de chaleur
Tableau de conduite LD Le nombre d'équipements à transporter est déterminé par la norme ISO/IEC 1704:2003. 15A34V 500 36 75*100 Adaptatif, pas de chaleur
Tableau de conduite LD Le nombre de fois où les données sont utilisées Pour les appareils à commande numérique 550 Je vous en prie. 75*100 Adaptatif, pas de chaleur
Tableau de conduite LD Le nombre de points de contrôle doit être le même que le nombre de points de contrôle de l'appareil. Pour les appareils à commande numérique 550 32 75*100 Adaptatif, pas de chaleur
Tableau de conduite LD Le nombre d'émissions de CO2 est déterminé par la méthode suivante: 15A48V 650 48 85*130 Adaptatif, pas de chaleur
Tableau de conduite LD Le nombre de fois où les données sont utilisées est le nombre de fois où les données sont utilisées. 15A60V 825 60 85*130 Adaptatif, pas de chaleur
Tableau de conduite LD Le nombre de fois où les données sont utilisées est le nombre de fois où elles sont utilisées. 15A72V 1000 72 85*130 Adaptatif, pas de chaleur
Tableau de conduite LD Le système de freinage doit être équipé d'un système de freinage de freinage de freinage. Pour les appareils à commande numérique 300 12 85*130 Adaptatif, pas de chaleur
Tableau de conduite LD Le système d'aiguillage doit être équipé d'un système de freinage de freinage de freinage. 100A5V 500 12 120*140 Adaptatif, pas de chaleur
Tableau de conduite LD Le système de freinage doit être équipé d'un système de freinage de freinage de freinage. Pour les appareils à commande numérique 1320 24 120*160 Adaptatif, pas de chaleur
Tableau de conduite LD Le nombre de points de contact doit être déterminé en tenant compte de l'état de l'appareil. Pour les appareils à commande numérique 1800 32 120*160 Adaptatif, pas de chaleur
Tableau de conduite LD Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: Pour les appareils à commande numérique 1800 36 120*160 Adaptatif, pas de chaleur
Tableau de conduite LD Le système de régulation de la fréquence de l'aéronef doit être conforme à l'annexe I. Pour les appareils à commande numérique 1800 48 120*160 Adaptatif, pas de chaleur
Tableau de conduite LD Le système de freinage doit être équipé d'un système de freinage de freinage de freinage. 30A60V 1800 60 120*160 Adaptatif, pas de chaleur
Tableau de conduite LD Le nombre d'équipements à utiliser est déterminé en fonction de l'état de l'équipement. 15A24V   5 à 24 54*54 Conduite rapide, chaud
Tableau de conduite DFB Le nombre d'équipements à transporter est déterminé par le système de mesure. Le système d'exploitation doit être équipé d'un système d'exploitation.   5 65*85 Conducteur général laser DFB
Le tableau de bord DFB/TO Le numéro de série est le numéro de série de l'appareil. 0.7A2V   5 50.8 fois 50.8 Le lecteur laser rapide DFB/TO, 1 à 20 ns
Le tableau de bord DFB/TO Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'appareil. 2A2V   5 50.8 fois 50.8 Le lecteur laser rapide DFB/TO, 0,3-3ns
Tableau de commande DFB/TO Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule. 3A4.5V   5 40*40 Plaque de régulation de la température laser DFB/TO

Détails de la carte motrice à diode laser STXF-LDDH-xxAyyV-M:

La carte de conduite de diode laser STXF-LDDH (également appelée carte de puissance laser, carte source de courant constant) est un nouveau produit de haute technologie, une personnalisation au niveau de la puce et un design innovant.Il est particulièrement adapté comme source d'entraînement pour les diodes laser haute tension et basse tension. En raison de sa conception à carte unique, il est particulièrement facile à intégrer dans les produits de diodes laser.les fibres optiques et autres types de lasers nécessitant une pompe ou une source de diode laserPar conséquent, il est parfaitement adapté à diverses applications telles que le soudage au laser à diode, le marquage et le laser à fibre, etc.

Caractéristiques:

  • Tensions de charge allant jusqu'à 70 V
  • Courant de charge jusqu'à 15 A
  • Adaptation de la tension de charge
  • Velocité élevée, bord de montée et de descente <= 1 ms
  • Efficacité élevée, refroidissement par air
  • Deux canaux analogiques sont optionnels (contrôle interne et externe, dont l'un est une interface lente, qui peut être connectée à un potentiomètre analogique ou à un potentiomètre)
  • Le commutateur de canaux est un commutateur analogique à grande vitesse qui peut réaliser la fonction de modulation
  • Énergie séparée pour conduite et commande
  • Conception compacte pour une intégration facile

Utilisations recommandées:

  • Laser DPSS à l'état solide, à pompage extrême ou latérale
  • Laser à diodes
  • Laser à fibres
  • Produits qui nécessitent une source de courant constant pour les applications à courant continu ou pulsé (par exemple: essais laser de diodes, essais de diodes électroluminescentes LED).
  • Applications telles que le soudage, le marquage, le chauffage, les essais de produits, etc.

Principaux paramètres techniques:

  • Modèle: STXF-LDDH-xxAyyV-MV (xx/années est sélectionné par le client en fonction des besoins)
  • Courant de charge: 15A maximum
  • Voltage de charge: 70 V maximum, au moins 1 V inférieur à la tension d'alimentation
  • Temps de montée/baisse: <= 1 ms
  • Résistance au courant: < 0,1 A
  • Décalage de température du courant: < 10 ppm
  • Efficacité: > 95%
  • Le réglage de la tension d'entrée doit être effectué à l'aide d'un système de freinage.
  • Voltage de commande d'entrée: 12V/15V/24V (peut être sélectionné par J1 sur la carte)
  • Consommation d'énergie de la carte de commande: <= 1,5 W
  • Courant d'entrée analogique: 0-5V correspond au courant maximal de 0 ou spécifié par l'utilisateur
  • Courant de sortie de rétroaction: 0-2,5 V correspond au courant maximal de 0 ou spécifié par l'utilisateur
  • Poids du plateau: 185 g
  • Température de stockage: -40 à +60°
  • Température de fonctionnement: -10 à +45°
  • Humidité de travail: 0 à 95%
  • Dimensions: 130 mm*8,5 mm, hauteur 35 mm (30 mm à bord, 1,5 mm d'épaisseur)

Exigences relatives au modèle de commande:

  • Le nombre d'équipements à transporter est déterminé en fonction de l'échantillon.
  • xx: indique le courant nominal d'usine, c'est-à-dire le courant correspondant à l'entrée analogique la plus élevée, valeur facultative: 1 à 15
  • yy: indique la tension d'alimentation, la tension de charge maximale est inférieure d'au moins 1 V à la tension d'alimentation, 48/60/72 peut être sélectionnée
  • Par exemple: STXF-LDDH-15A48V-MV

3. tableau de contrôle de température (conducteur TEC)

Pilotes de diodes montable sur circuit imprimé/carte de commande laser à diode/carte de conduite/pilote TEC 6

Numéro de pièce Stabilité à température Capacité de conduite (max.) Voltage d'alimentation (V) Taille (en mm) Caractéristiques
Les États membres doivent respecter les dispositions suivantes en ce qui concerne les droits de douane: 0.01 Le système de freinage doit être équipé d'un système de freinage de freinage de freinage. 5 à 24 75*65 Version générique, NTC
Les États membres doivent veiller à ce que les informations fournies par les autorités compétentes soient respectées. 0.01 Le système de freinage doit être équipé d'un système de freinage de freinage de freinage. 5 à 24 75*65 Version PT100
Le nombre d'équipements utilisés est déterminé par le système de mesure. 0.01 Le système de freinage doit être équipé d'un système de freinage de freinage de freinage. 5 à 24 75*65 Version PT1000
Les États membres doivent veiller à ce que les informations fournies par les autorités compétentes soient respectées. 0.01 Le système d'aérodrome doit être équipé d'un système d'aérodromes de type A. 7 à 24 95*65 Version générique avec puissance améliorée
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. 0.01 Le système d'aérodrome doit être équipé d'un système d'aérodromes de type A. 7 à 24 95*65 Version PT100
Le nombre d'heures de travail est calculé en fonction de la durée de travail. 0.01 Le système d'aérodrome doit être équipé d'un système d'aérodromes de type A. 7 à 24 95*65 Version PT1000
Les États membres doivent respecter les dispositions suivantes en ce qui concerne les droits de douane: 0.01 Le système de freinage doit être équipé d'un système de freinage de freinage de freinage. 5 à 24 60*42 Version en miniature
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. 0.01 Le système de freinage doit être équipé d'un système de freinage de freinage de freinage. 5 à 24 60*42 Version PT100
Le nombre d'équipements à transporter est déterminé par le système de mesure. 0.01 Le système de freinage doit être équipé d'un système de freinage de freinage de freinage. 5 à 24 60*42 Version PT1000
Les États membres doivent respecter les dispositions suivantes: 0.1 Le système de freinage doit être équipé d'un système de freinage de freinage de freinage. 5 à 24 60*42 NC version simplifiée
Les États membres doivent veiller à ce que les informations fournies par les autorités compétentes soient conformes aux exigences du présent règlement. 0.01 4.5V2.5A 7 à 24 60*42 Convient pour les petites TEC
Les États membres doivent respecter les dispositions suivantes: 0.01 4.5V3A 5 60*42 Convient pour les petites TEC
Les États membres doivent communiquer à l'autorité compétente les informations suivantes: 0.01 4.5V3A 5 40*40 Version en miniature SA
Le numéro d'immatriculation du véhicule est le numéro d'immatriculation du véhicule. 0.001 4.4V2.8A 5 40*40 PID analogique, réglage rapide, dispositif DFB/TO

Remarques: NE/NE-AH/NC utilisent par défaut un capteur de température NTC de 10k, PT100 ou PT1000 sont optionnels, les autres modèles ne supportent que NTC.

3,1 Détails du STXF-TCB-NE-AH:

STXF-TCB-NE-AH est une carte de contrôle de température pour puces de réfrigération semi-conducteurs (également appelées refroidisseurs thermoélectriques TEC), qui contient un contrôle PID complet.et la précision du contrôle de la température peut atteindre 0Cet appareil prend en charge le capteur de température NTC 10k le plus couramment utilisé, le TEC peut avoir plusieurs configurations et l'alimentation est une alimentation en courant continu.Cette carte est la version à courant élevé de STXF-TCB-NEIl convient à un contrôle de température de haute puissance et de haute précision, tel que le contrôle de température à haute puissance.

Caractéristiques:

  • Algorithme de commande PID
  • Haute précision, jusqu'à 0,01 degré
  • Large gamme de tension TEC: 2 à 24 V
  • Large plage de courant TEC: 18A nominale (si la tension d'alimentation est inférieure ou égale à 12V, le courant peut atteindre 24A)
  • Contrôle bidirectionnel, chauffage et refroidissement de support
  • La configuration du TEC est flexible
  • Il peut régler et détecter la température via le port série (protocole de code ASCII, prend en charge l'ordinateur avec son propre super terminal, tout le monde peut l'utiliser)
  • Il a une alarme, une sortie de signal prêt et une entrée de signal TEC proche
  • Mode de commande: tension continue

Applications:

  • Système de régulation de la température avec TEC (refroidisseur à semi-conducteurs, refroidisseur thermoélectrique) comme élément de régulation de la température
  • d'une puissance de sortie supérieure ou égale à 50 W
  • Convient à divers domaines tels que l'industrie et les appareils ménagers
  • Contrôle de la température par PCR, etc.

Principaux paramètres techniques:

  • Voltage d'alimentation de la carte: 7,5 à 27 V (des tensions standard telles que 7,5/12/15/24 sont recommandées, la tension nominale TEC est de préférence égale ou légèrement supérieure à la tension d'alimentation,si la tension nominale TEC est inférieure à la tension d'alimentation, vous pouvez également définir le rapport de sortie maximal)
  • Courant d'alimentation de la carte: déterminé par la puissance maximale réelle du TEC
  • Voltage TEC: 2V 24V (en fonction de la tension de l'alimentation électrique)
  • Courant TEC: 18A (si la tension d'alimentation est inférieure ou égale à 12V, le courant peut atteindre 24A)
  • Capteur de régulation de la température: 10k NTC (valeur par défaut B est 3950, la valeur B réelle n'est pas limitée, n'affecte que la température absolue, pas la température relative,essentiellement sans signification pour le contrôle de la température), PT100 facultatif
  • Régulation de la température: 0,01°
  • Précision de réglage de la température: 0,01°
  • Plage de mesure du contrôle de la température de la version NTC: -60 à +170 degrés
  • Plage de température de commande de la version NTC: -20 à +100 degrés
  • La plage de mesure du régulateur de température PT100/PT1000: -60 à +212 degrés
  • La température de commande PT100/PT1000 est comprise entre -50 et +200 degrés.
  • Température par défaut de l'usine: 25°, ou spécifiée par l'utilisateur
  • Température ambiante de travail: -40 à +45 degrés
  • Température ambiante de stockage: -40 à +60 degrés
  • Humidité de l'environnement de travail: 0 à 95%
  • Dimensions: 65 mm*95 mm, hauteur: 35 mm

Informations sur les commandes:

  • Nom du produit: carte de régulation de température
  • Modèle de produit: STXF-TCB-NE-AH/-X
  • -X: Optionnelle sonde PT100 ou PT1000, omettre -X signifie que la sonde NTC est prise en charge par défaut
  • Par exemple: TXF-TCB-NE-AH, TXF-TCB-NE-AH-PT100, TXF-TCB-NE-AH-PT1000

Méthode de contrôle:

La carte utilise la communication en série pour modifier et surveiller l'information.

  • L'unité d'affichage de contrôle de température faite par nous comme STXF-DISP-TCB (connecter le port série de la carte de contrôle de température à l'écran d'affichage)
  • Notre logiciel PC STXF-TCBMate (connectez le port série de la carte de contrôle de température à l'ordinateur)
  • Utilisez directement le port série pour émettre le contrôle de commande (en utilisant un microcontrôleur ou un PC)

3.2 Produits et accessoires connexes pour panneau de régulation de température:

Nom Les spécifications Voltage d'alimentation (V) Caractéristiques
Panneau d'affichage de contrôle de température Le nombre d'équipements à transporter 5, 7 à 24 Plaque de contrôle de la température de la série STXF-TCB
Panneau d'affichage de contrôle de température Le nombre d'heures de travail est calculé en fonction de l'heure de travail. 5, 7 à 24 Plaque de contrôle de la température de la série STXF-TCB avec panneau métallique
Panneau d'affichage de contrôle de température Les États membres doivent veiller à ce que les informations fournies par les autorités compétentes soient respectées. 5 Plaque de contrôle de la température de la série STXF-TCB
Panneau d'affichage de contrôle de température Les États membres doivent communiquer à l'autorité compétente les informations suivantes: 5 Plaque de contrôle de la température de la série STXF-TCB avec panneau métallique
Ligne de communication TCB Le nombre d'équipements utilisés est déterminé par le système de mesure.   Plaque de contrôle de la température de la série STXF-TCB
Convertisseur RS232 en RS485 Le nombre d'équipements utilisés est le suivant:
Plateforme de plaque tournante en série Résistance à la combustion   Résistance à la combustion
USB au câble série Le numéro UTR-01

Détails du panneau d'affichage du régulateur de température STXF-DISP-TCB ((DW):

La carte d'affichage de contrôle de température STXF-DISP-TCB ((DW) prend en charge STXF-TCB-NA, STXF-TCB-NE/NE-AH, STXF-TCB-SA et d'autres cartes de contrôle de température.La valeur de température et divers paramètres connexes peuvent être réglés par le panneau d'affichage de contrôle de température, et l'information actuelle de régulation de la température peut être vue de manière intuitive.ou peut être installé directement sur le panneau comme interface de surveillance de la carte de contrôle de température.

Pilotes de diodes montable sur circuit imprimé/carte de commande laser à diode/carte de conduite/pilote TEC 7

Caractéristiques:

  • Il peut être facilement installé sur le panneau d'équipement du client
  • Prise en charge de la gamme complète de cartes de contrôle de température STXF-TCB
  • Prise en charge du réglage de divers paramètres
  • Affichage de la température de support sous forme de courbe
  • Il a un port d'entrée de puissance 7-28V, et un port d'entrée / sortie de puissance 5V et vous pouvez fournir de l'énergie à travers l'un d'entre eux

Informations sur les commandes:

  • Nom du produit: panneau d'affichage du régulateur de température
  • Modèle de produit: STXF-DISP-TCB/-P(DW) -P: le suffixe A -P désigne un panneau noir. S'il n'y a pas de panneau, il sera omis directement.
  • Par exemple: STXF-DISP-TCB ((DW), STXF-DISP-TCB-P ((DW)

Diagramme de connexion électrique:

Pilotes de diodes montable sur circuit imprimé/carte de commande laser à diode/carte de conduite/pilote TEC 8

4. Conducteurs de diodes de la série STXF-SDDC avec contrôleurs TEC

Pilotes de diodes montable sur circuit imprimé/carte de commande laser à diode/carte de conduite/pilote TEC 9

La carte d'entraînement est de conception compacte et intégrée au pilote LD et à la régulation de température de haute précision TEC,une source d'entraînement idéale pour les lasers papillons tels que les lasers DFB avec deux définitions de broches différentes dans l'industrie de la communication et de l'industrie laserLe courant LD maximal peut atteindre 2A, et il a des interfaces de signal analogique et de modulation.La stabilité théorique de la conception du régulateur de température LD peut atteindre 0Les différents paramètres de cette carte peuvent être personnalisés en fonction des exigences du client, y compris le courant nominal, la température par défaut et le courant et la tension TEC.

Caractéristiques:

  • Temps de hausse et de baisse du niveau américain
  • Pas de courant ondulatoire, pas de dépassement
  • Efficacité élevée: la carte elle-même ne nécessite pas de dissipation de chaleur spéciale (les lasers DFB doivent être fixés sur le dissipateur de chaleur)
  • Conception compacte, facile à intégrer

Les spécifications:

  • Énergie d'entrée: DC5V ± 5%
  • courant de sortie: 2,0 A maximum
  • Voltage de charge: 2,5 V maximum
  • Temps de montée/baisse du courant: ≤5us
  • Modulation analogique: de 100 kHz à CW
  • Entrée analogique: 0-2,5 V correspondant à un courant maximal de 0
  • Sortie de rétroaction: 0-2,5 V correspondant à un courant maximal de 0
  • TEC courant d'entraînement maximal: 3A
  • TEC tension maximale de conduite: 4,3 V
  • Température par défaut: 25°C, réglable au potentiomètre
  • Température de fonctionnement: 0 à 45°C
  • Température de stockage: -20 à 70°C
  • Humidité: < 95%, non condensée
  • Dimension: 86x65 mm

Informations sur les commandes:

Numéro de pièce: STXF-SDDC-x-yA-TaAbV

  • x: DFB laser®s package A pour les applications industrielles ou B pour les communications optiques
  • y: courant de réglage à l'usine, entrée analogique maximale correspondante, 0,05-2,0A
  • a: courant de réglage du TEC en usine, 0,5A-3A. Par défaut 2A via potentiomètre
  • b: tension de réglage du TEC à l'usine, 0,5 V à 4,3 V. Par défaut 2 V par potentiomètre

Par exemple: STXF-SDDC-A-2.0A

Pilotes de diodes montable sur circuit imprimé/carte de commande laser à diode/carte de conduite/pilote TEC 10

Pilotes de diodes montable sur circuit imprimé/carte de commande laser à diode/carte de conduite/pilote TEC 11

Pilotes de diodes montable sur circuit imprimé/carte de commande laser à diode/carte de conduite/pilote TEC 12

Coordonnées
Wuhan Sintec Optronics Co., Ltd,

Personne à contacter: Steven

Téléphone: +86 15671598018

Télécopieur: 86-027-51858989

Envoyez votre demande directement à nous (0 / 3000)
