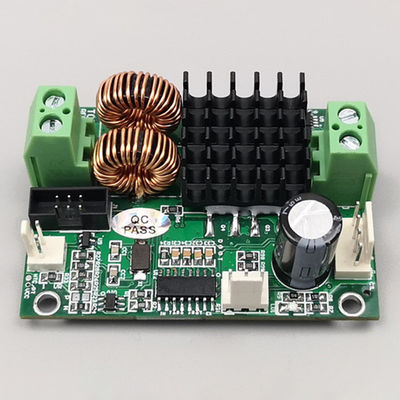

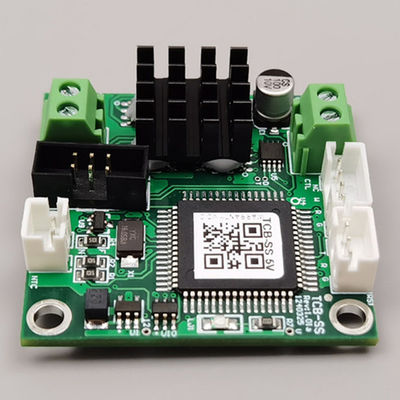

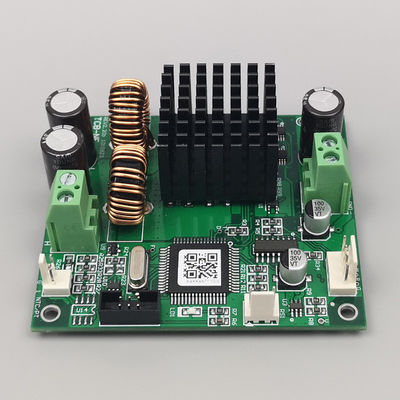

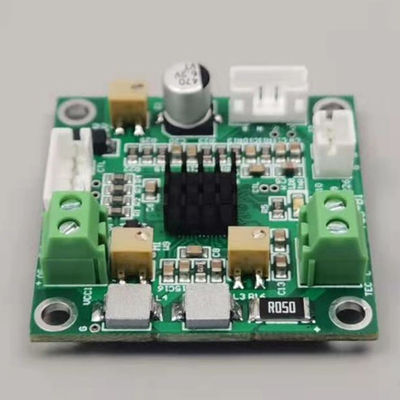

Tableau de contrôle de température avec pilote TEC

Remarques: NE/NE-AH/NC utilisent par défaut un capteur de température NTC de 10k, PT100 ou PT1000 sont optionnels, les autres modèles ne supportent que NTC.

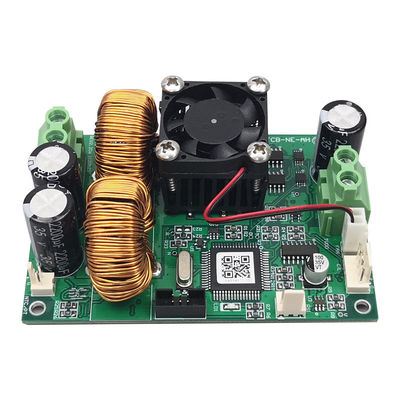

1Détails du STXF-TCB-NE-AH:

STXF-TCB-NE-AH est une carte de contrôle de température pour puces de réfrigération semi-conducteurs (également appelées refroidisseurs thermoélectriques TEC), qui contient un contrôle PID complet.et la précision du contrôle de la température peut atteindre 0Cet appareil prend en charge le capteur de température NTC 10k le plus couramment utilisé, le TEC peut avoir plusieurs configurations et l'alimentation est une alimentation en courant continu.Cette carte est la version à courant élevé de STXF-TCB-NEIl convient à un contrôle de température de haute puissance et de haute précision, tel que le contrôle de température à haute puissance.

Caractéristiques:

• Algorithme de commande PID
• Haute précision, jusqu'à 0,01 degré
• Large gamme de tension TEC: 2 à 24 V
• Large plage de courant TEC: 18A nominale (si la tension d'alimentation est inférieure ou égale à 12V, le courant peut atteindre 24A)
• Contrôle bidirectionnel, chauffage et refroidissement de support
• La configuration du TEC est flexible
• Il peut régler et détecter la température via le port série (protocole de code ASCII, prend en charge l'ordinateur avec son propre super terminal, tout le monde peut l'utiliser)
• Il a une alarme, une sortie de signal prêt et une entrée de signal TEC proche
• Mode de commande: tension continue

Applications:

• Système de régulation de la température avec TEC (refroidisseur à semi-conducteurs, refroidisseur thermoélectrique) comme élément de régulation de la température
• d'une puissance de sortie supérieure ou égale à 50 W
• Convient à divers domaines tels que l'industrie et les appareils ménagers
• Contrôle de la température par PCR, etc.

Principaux paramètres techniques:

• Voltage d'alimentation de la carte: 7,5 à 27 V (des tensions standard telles que 7,5/12/15/24 sont recommandées, la tension nominale TEC est de préférence égale ou légèrement supérieure à la tension d'alimentation,si la tension nominale TEC est inférieure à la tension d'alimentation, vous pouvez également définir le rapport de sortie maximal)
• Courant d'alimentation de la carte: déterminé par la puissance maximale réelle du TEC
• Voltage TEC: 2V 24V (en fonction de la tension de l'alimentation électrique)
• Courant TEC: 18A (si la tension d'alimentation est inférieure ou égale à 12V, le courant peut atteindre 24A)
• Capteur de régulation de la température: 10k NTC (valeur par défaut B est 3950, la valeur B réelle n'est pas limitée, n'affecte que la température absolue, pas la température relative,essentiellement sans signification pour le contrôle de la température), PT100 facultatif
• Régulation de la température: 0,01°
• Précision de réglage de la température: 0,01°
• Plage de mesure du contrôle de la température de la version NTC: -60 à +170 degrés
• Plage de température de commande de la version NTC: -20 à +100 degrés
• La plage de mesure du régulateur de température PT100/PT1000: -60 à +212 degrés
• La température de commande PT100/PT1000 est comprise entre -50 et +200 degrés.
• Température par défaut de l'usine: 25°, ou spécifiée par l'utilisateur
• Température ambiante de travail: -40 à +45 degrés
• Température ambiante de stockage: -40 à +60 degrés
• Humidité de l'environnement de travail: 0 à 95%
• Dimensions: 65 mm*95 mm, hauteur: 35 mm

Informations sur les commandes:

• Nom du produit: carte de régulation de température
• Modèle de produit: STXF-TCB-NE-AH/-X
• -X: Optionnelle sonde PT100 ou PT1000, omettre -X signifie que la sonde NTC est prise en charge par défaut
• Par exemple: TXF-TCB-NE-AH, TXF-TCB-NE-AH-PT100, TXF-TCB-NE-AH-PT1000

Méthode de contrôle:

La carte utilise la communication en série pour modifier et surveiller l'information.

• L'unité d'affichage de contrôle de température faite par nous comme STXF-DISP-TCB (connecter le port série de la carte de contrôle de température à l'écran d'affichage)
• Notre logiciel PC STXF-TCBMate (connectez le port série de la carte de contrôle de température à l'ordinateur)
• Utilisez directement le port série pour émettre le contrôle de commande (en utilisant un microcontrôleur ou un PC)

2. Produits et accessoires connexes pour panneau de régulation de température:

Détails du panneau d'affichage du régulateur de température STXF-DISP-TCB ((DW):

La carte d'affichage de contrôle de température STXF-DISP-TCB ((DW) prend en charge STXF-TCB-NA, STXF-TCB-NE/NE-AH, STXF-TCB-SA et d'autres cartes de contrôle de température.La valeur de température et divers paramètres connexes peuvent être réglés par le panneau d'affichage de contrôle de température, et l'information actuelle de régulation de la température peut être vue de manière intuitive.ou peut être installé directement sur le panneau comme interface de surveillance de la carte de contrôle de température.

Caractéristiques:

• Il peut être facilement installé sur le panneau d'équipement du client
• Prise en charge de la gamme complète de cartes de contrôle de température STXF-TCB
• Prise en charge du réglage de divers paramètres
• Affichage de la température de support sous forme de courbe
• Il a un port d'entrée de puissance 7-28V, et un port d'entrée / sortie de puissance 5V et vous pouvez fournir de l'énergie à travers l'un d'entre eux

Informations sur les commandes:

• Nom du produit: panneau d'affichage du régulateur de température
• Modèle de produit: STXF-DISP-TCB/-P(DW) -P: le suffixe A -P désigne un panneau noir. S'il n'y a pas de panneau, il sera omis directement.
• Par exemple: STXF-DISP-TCB ((DW), STXF-DISP-TCB-P ((DW)

Diagramme de connexion électrique:
