Systèmes de numérisation de la tête de marquage 2D 3D, systèmes de post-numérisation

Têtes de marquage 2D

Têtes de marquage 3D

Capteurs de marquage 2D (capteurs de balayage)

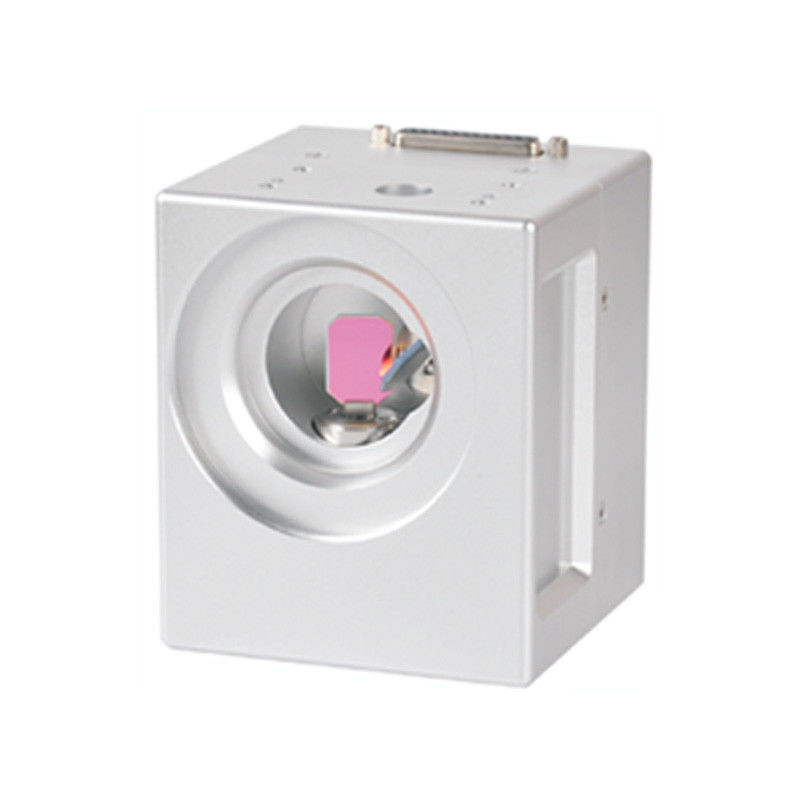

1Systèmes de balayage 2D de la série LSRM-A

La série LSRM-A est un système de galvanomètre 2D entièrement numérique.Il est la version de base de la série LSRM scannerheadsDes miroirs de longueurs d'onde générales sont disponibles, tels que 1064nm, 532nm, 355nm, 10.6um, adaptés au marquage au laser, au microscope, au perçage, à la découpage et à la découpe, etc.

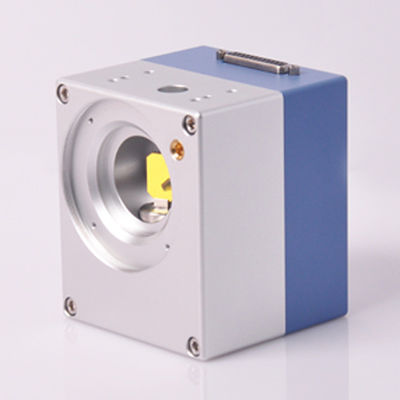

2Systèmes de balayage 2D de la série LSRM-Q

La série LSRM-Q est un système de galvanomètre 2D totalement numérique. Le système fonctionne sur la base de la plate-forme intégrée. Il est compact, stable et de haute qualité. Plus rapide et plus précis.La dérive de décalage et de gain sont très faiblesLes miroirs de longueurs d'onde laser typiques sont disponibles et optimisés pour l'inertie et la rigidité.

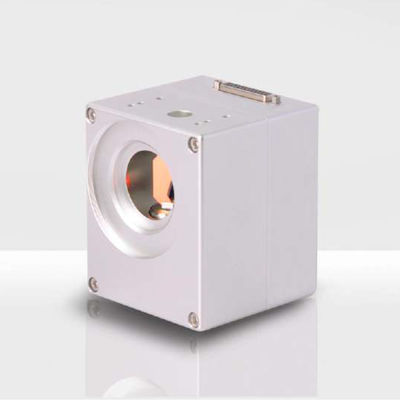

3. Têtes de marquage 2D LSRM-Q20/30

La série LSRM-Q est un système de galvanomètre 2D totalement numérique. Le système fonctionne sur la base de la plate-forme intégrée. Il est compact, stable et de haute qualité. Plus rapide et plus précis.La dérive de décalage et de gain sont très faiblesLes miroirs de longueurs d'onde laser typiques sont disponibles et optimisés pour l'inertie et la rigidité.Fonction de refroidissement par eau et air ajoutée pour améliorer la stabilité du système.

(Tous les angles sont en degrés optiques)

(1) avec objectif F-Theta, f=160mm
(2) caractères à un seul temps de 1 mm de hauteur
(3) XY2-100-EH avec rétroaction d'état à modifier sans préavis
(4) Le miroir de 1064 nm peut supporter la puissance laser max dans le refroidissement par air

Capteurs de marquage 3D (capteurs de balayage)

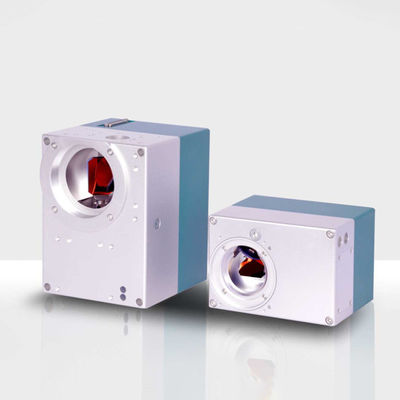

1Systèmes de post-scan de la série LSRM-QPT

(Référez-vous aux feuilles de données LSRM-Q pour les têtes de marquage 2D)

Cette solution comprend un système de scanner galvo 2D de la série LSRM-Q, une unité de mise au point dynamique de la série Proton, une lentille F-theta et un contrôleur de système galvo LSRM-UMC4.Il utilise la technologie de balayage post-objectif, le volume de travail est d'environ 150*150*45 avec l'objectif FL 210mm F-theta. Les avantages sont une vitesse de marquage rapide, un petit point focal et une faible perte de puissance.

2Systèmes de pré-scanner de la série LSRM-QP

(Référez-vous à la fiche de données LSRM-Q10/12/14 pour les têtes de marquage 2D)

Le système de pré-analyse 3D de la série LSRM-QP comprend un système de scanner galvo 2D LSRM-Q, une unité de mise au point dynamique de la série Proton et un contrôleur LSRM-UMC4.Il utilise la technologie de balayage pré-objectif pour réaliser le grand champ et l'application laser 3DLeurs avantages sont une vitesse de marquage rapide, un petit point focal et une faible perte de puissance.

Exemple de configuration du laser CO2: LSRM-QP30

Exemple de configuration du laser Nd:YAG: (λ=1064nm) LSRM-QP20/30

Exemple de configuration du laser UV: LSRM-Q14 + Proton

• Tous ces paramètres sont des valeurs théoriques.

• Distance entre le bord de l'unité de déflexion et la surface de travail: cette distance dépend du modèle de produit et varie en fonction de la pergence laser et de la tolérance objective.

• La taille réelle du point et la vitesse d'écriture dépendent du matériau et de l'application.

STRM-CA: Adaptateur CCD

La méthode traditionnelle de correction par scanner galvo est privilégiée par rapport à la mesure manuelle, la précision est difficile à garantir, ce qui affecte la qualité du traitement.Scanner Galvo avec un module de vision adaptateur de la caméra peut améliorer considérablement la précision de l'étalonnage, et surveiller simultanément les surfaces de travail.

Installation du moteur

L'adaptateur de la caméra est monté entre l'entrée du faisceau de la tête de balayage et la bride laser (voir Fig. 1).

Principe de fonctionnement:

La lumière d'éclairage réfléchie par la surface de la pièce à usiner traverse le F-théta achromatique, le scanner galvo, le séparateur de faisceau, la lentille CCD pour atteindre le capteur CCD.Ajustez la position du séparateur de faisceau pour compenser l'erreur d'usinage et d'assemblage afin d'assurer le chemin optique du laser et de la lumière réfléchie coaxialFaites en sorte que le laser coïncide avec le point de détection de l'image CCD.

Le champ de vision (FOV):

Le champ de vision est déterminé par la longueur focale de l'objectif, la caméra CCD, la taille de l'élément photosensible de la caméra CCD ensemble.4 mm * 8.3 mm (voir tableau)

Autres paramètres:

Méthode et étapes de réglage de l'adaptateur CCD coaxial:

1. Ajustez la hauteur du galvanomètre, trouvez la position de mise au point du galvanomètre.

2. Marquez la ligne de mire.

3. Ajustez l'anneau de mise au point 4 (CW ou CCW) pour que l'appareil affiche une image claire.

4. Fermeture de vis 5 pour verrouiller l'anneau de mise au point 4.

5. Détacher la vis 7, l'anneau d'ajustement CW ou CCW 6, pour que l'orientation de l'image soit la même que celle de la ligne de mire.

6. Fermeture de vis 7.

7. Si les deux points de vue ne coïncident pas, il est nécessaire d'ouvrir le couvercle protecteur, en réglant le bouton 2 et le bouton 3.Prenons l'exemple 2 (voir figure 1), lorsque le bouton 2 est réglé, le centre de l'image se déplace diagonalement à gauche et à droite. Lorsque le bouton 3 est réglé, le centre de l'image se déplace diagonalement vers le haut et vers le bas.Poignée de réglage 2 et 3 pour faire coïncider la ligne de visée de l'image avec la ligne de visée marquée.

8. Après la mise au point, restaurer le couvercle.
